6 TURN PLUS 302

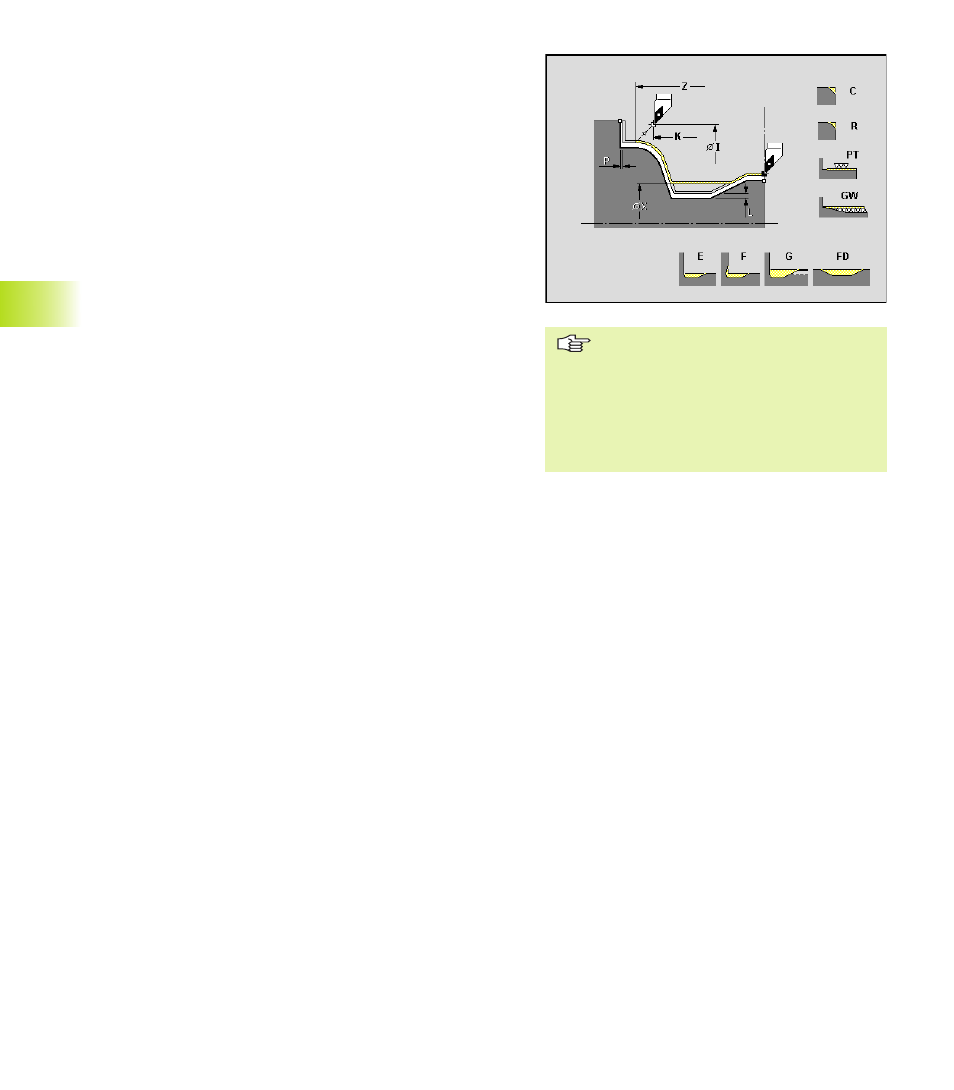

Obróbka wykańczaj ca – obróbka konturu (G890)
Wyselekcjonowany obszar konturu zostaje obrabiany równolegle
do konturu przejściem wykańczaj cym przy uwzgl dnieniu fazek,
zaokr gleń i podci ć.
W przypadku fazek/zaokr gleń obowi zuje:
■ Atrybut "chropowatość/posuw" nie jest zaprogramowany: CNC
PILOT przeprowadza automatyczne redukowanie posuwu.
Zostaje wykonanych przynajmniej "FMUR" obrotów (parametr
obróbkowy 5).
■ Atrybut ”wysokość nierówności/posuw” zaprogramowany: bez
redukowania posuwu
■ W przypadku fazek/zaokr gleń, obrabianych ze wzgl du na
wielkość z przynajmniej "FMUR" obrotami (parametr obróbkowy
5), nie jest dokonywane redukowanie posuwu.
Parametr
X, Z:
Ograniczenie skrawania
Rodzaj naddatku nastawić: poprzez softkey
L, P: różne naddatki wzdłuż/plan – generuje "naddatek G57"
przed cyklem
L: stały naddatek – generuje "naddatek G58" przed cyklem
Pogł bianie: obrabianie opadaj cych konturów ?
■ tak
■ nie
E: zredukowany posuw pogł biania przy opadaj cych
konturach
Najazd:
■ tak: "rodzaj najazdu Q" nastawić przy pomocy softkey
■ nie (Q=3): narz dzie znajduje si w pobliżu punktu
pocz tkowego
Q: Rodzaj najazdu – nastawić przy pomocy softkey
Swobodne przemieszczenie:
■ tak: "rodzaj swobodnego przemieszczenia H" nastawić
przy pomocy softkey
■ nie (H=4): narz dzie zatrzymuje si i pozostaje na
współrz dnej końcowej
H: Rodzaj swobodnego przemieszczenia – nastawić przy
pomocy softkey
I, K: Pozycja wyjścia z materiału przy H=0, 1 lub 2
Obróbka elementu formy z ...: nastawić przeznaczone do obróbki
elementy formy, fazki, etc. przy pomocy softkey
CNC PILOT ustala wartość
proponowan "pozycji wyjścia z
materiału I,K" w zależności od tego czy
programujemy cykl – najazd":
■ zaprogramowany: pozycja z "cykl –
najazd"
■ nie zaprogramowany: pozycja punktu
zmiany narz dzia
6.12 Interakcyjne gener
owanie planu pracy (IAG)
