4 Programowanie cykli
4.5 Cykle toczenia poprzecznego

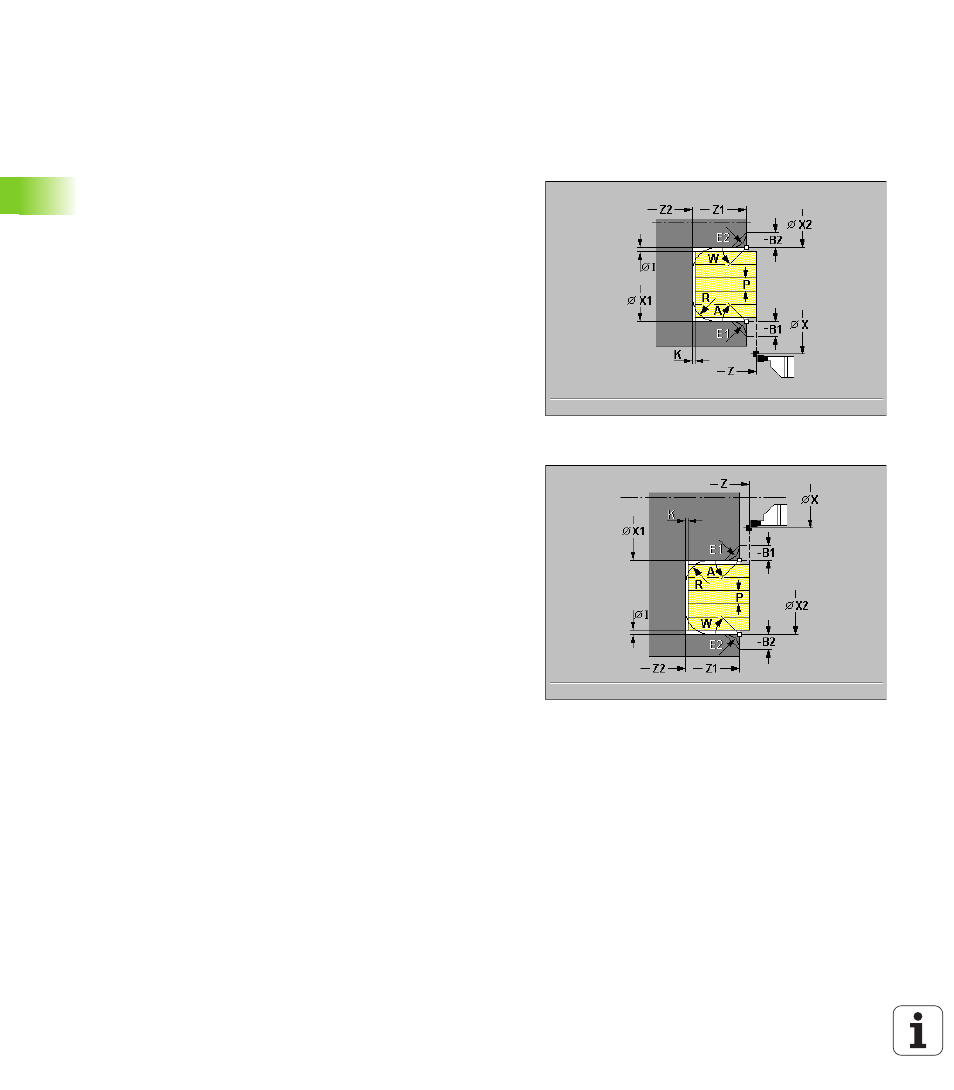

Przy pomocy nast puj cych wybieralnych parametrów operator
definiuje:
A:
powierzchnia ukośna na pocz tku konturu
W:
powierzchnia ukośna na końcu konturu
R:
zaokr glenie (w obydwu narożach doliny konturu)
B1:
fazka/zaokr glenie na pocz tku konturu
B2:
fazka/zaokr glenie na końcu konturu
Wykonanie cyklu
1
oblicza pozycje podci cia i rozplanowanie podci ć
2
dosuwa od punktu startu lub od podci cia równolegle do osi dla
nast pnego podci cia
3
przemieszcza si z posuwem do „punktu końcowego X2” lub do
„punktu końcowego Z2” albo do wybieralnego elementu konturu
4
przebywa czas dwóch obrotów na tej pozycji
5
odsuwa i ponownie wcina w materiał
6
powtarza 3..5, aż podci cie zostanie wytworzone
7
powtarza 2...6, aż wszystkie podci cia zostan wytworzone
8
powraca równolegle do osi do punktu startu
