HEIDENHAIN CNC Pilot 4290 V7.1 - Instrukcja (Strona 96)

96
3.5 T
ryb automatyczny

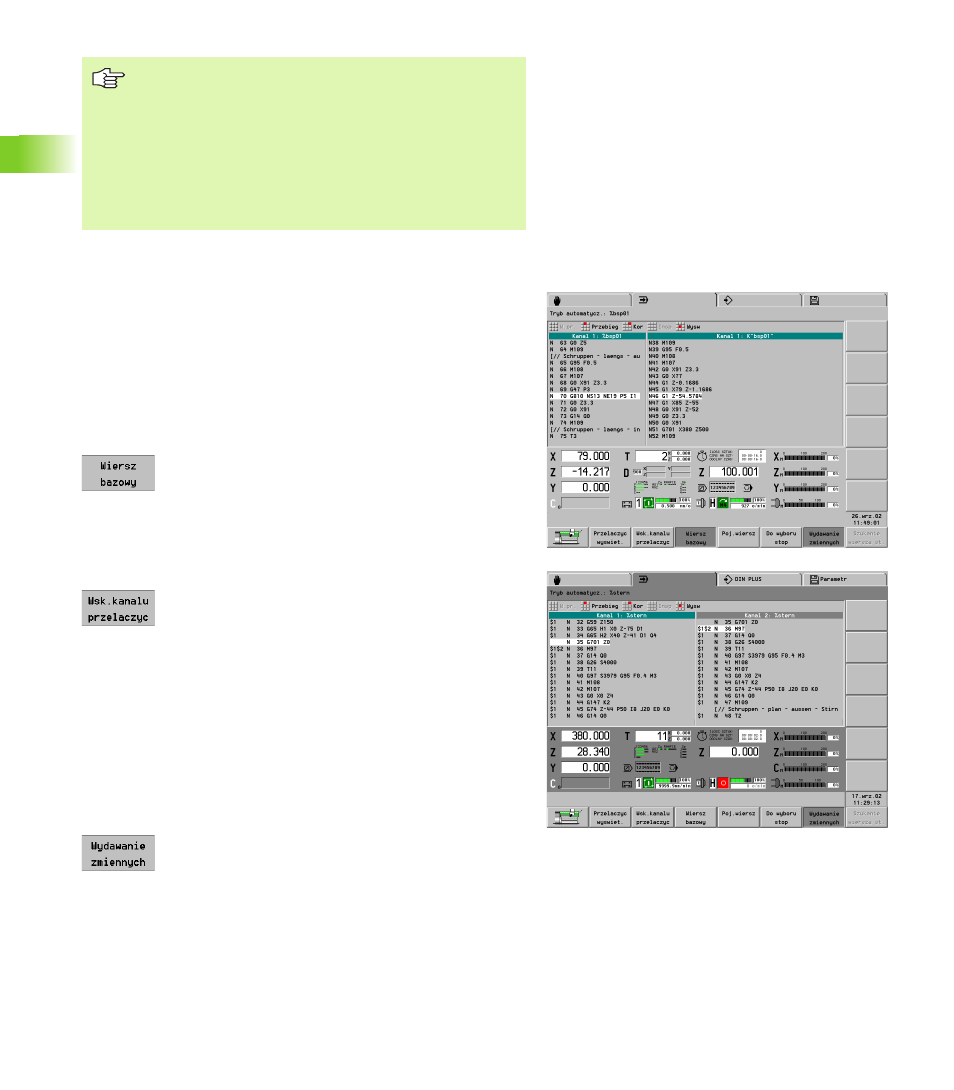

Wskazanie wiersza, wydawanie zmiennych
CNC PILOT rozróżnia:
„ Wskazanie wiersza: NC-wiersze są pokazywane tak, jak zostały
one zaprogramowane.
„ Wskazanie wiersza bazowego: cykle są „podzielone“. Zostają
wyświetlane pojedyńcze odcinki przemieszczenia. Numeracja
wierszy bazowych jest niezależna od zaprogramowanych numerów
wierszy.
Aktywowanie wskazania wiersza bazowego:
U Wskazanie wiersza bazowego włączyć/wyłączyć
Wyświetlanie kanału
W przypadku tokarek z kilkoma suportami można aktywować
wskazanie wiersza dla maksymalnie 3 kanałów.
Dołączenie wskazania kanałów:
U Przy każdym naciśnięciu softkey kanał zostaje
"dołączony". Następnie pojawia się wskazanie
wyłącznie dla jednego kanału.
Jeśli wskazanie wierszy dla jednego kanału jest aktywne, to pojawia
się wskazanie wiersza bazowego w prawym oknie. Jeśli wskazanie
wierszy dla kilku kanałów jest aktywne, to wskazanie wiersza
bazowego zastępuje wskazanie wierszy.
Wielkość czcionki
Wielkość czcionki wskazania wierszy można nastawić w menu.
U „Wsk > wielkość czcionki > mniejsza“ zmniejsza litery
U „Wsk > wielkość czcionki > większa“ zwiększa litery
Wydawanie zmiennych
U „Naciśnięty softkey“ dopuszcza wydawanie
zmiennych (z PRINTA). W innym przypadku
wydawanie zmiennych zostaje pomijane.
Wskazania nadzoru obciążenia: patrz “Nadzorowanie obciążenia”
na stroni 104
Jeśli program NC zatrzymuje się przed punktem
przerwania, to miarodajną jest dla punktu startu "odległość
do punktu przerwania":
„ Jeśli zapisana odległość jest większa niż odległość
początek wiersza – punkt przerwania, to CNC PILOT
startuje od początku przerwanego wiersza NC.
„ Jeśli zapisana odległość jest mniejsza niż odległość
początek wiersza – punkt przerwania, to CNC PILOT
uwzględnia tę odległość.
