HEIDENHAIN CNC PILOT 4290 273
4.27 Cykle frezowania
Najazd i odjazd: w przypadku zamkniętych konturów punkt pionowy
od pozycji narzędzia na pierwszy element konturu jest pozycją
dosuwu i odsuwu. Jeśli nie można ustalić pionu, to punkt startu
pierwszego elementu jest pozycją dosuwu i odsuwu. Przy figurach
wybieramy z "D" i "V" element najazdu/odjazdu.
Przebieg cyklu przy frezowaniu
1 Pozycja startu (X, Z, C) jest to pozycja przed cyklem.
2 oblicza dosuwy na głębokość frezowania.
3 dosuwa na bezpieczny odstęp.
„ Dla O=0: wcina na pierwszą głębokość frezowania.
„ Dla O=1: wcina na pierwszą głębokość frezowania.
4 Frezuje kontur.
5
„ Przy otwartych konturach i rowkach o szerokości rowka =
średnica freza: wcina na nastąpną głębokość frezowania, lub
wcina na następną głębokość frezowania i frezuje kontur w
przeciwnym kierunku.
„ Przy zamkniętych konturach i rowkach: podnosi o odstęp
bezpieczeństwa, dosuwa i wcina na następną głębokość
frezowania lub zagłębia dla następnej głębokości frezowania.
6 Powtarza 4...5, aż kompletny kontur zostaje wyfrezowany.
7 Odsuwa się od materiału odpowiednio do "płaszczyzny
powrotu K".

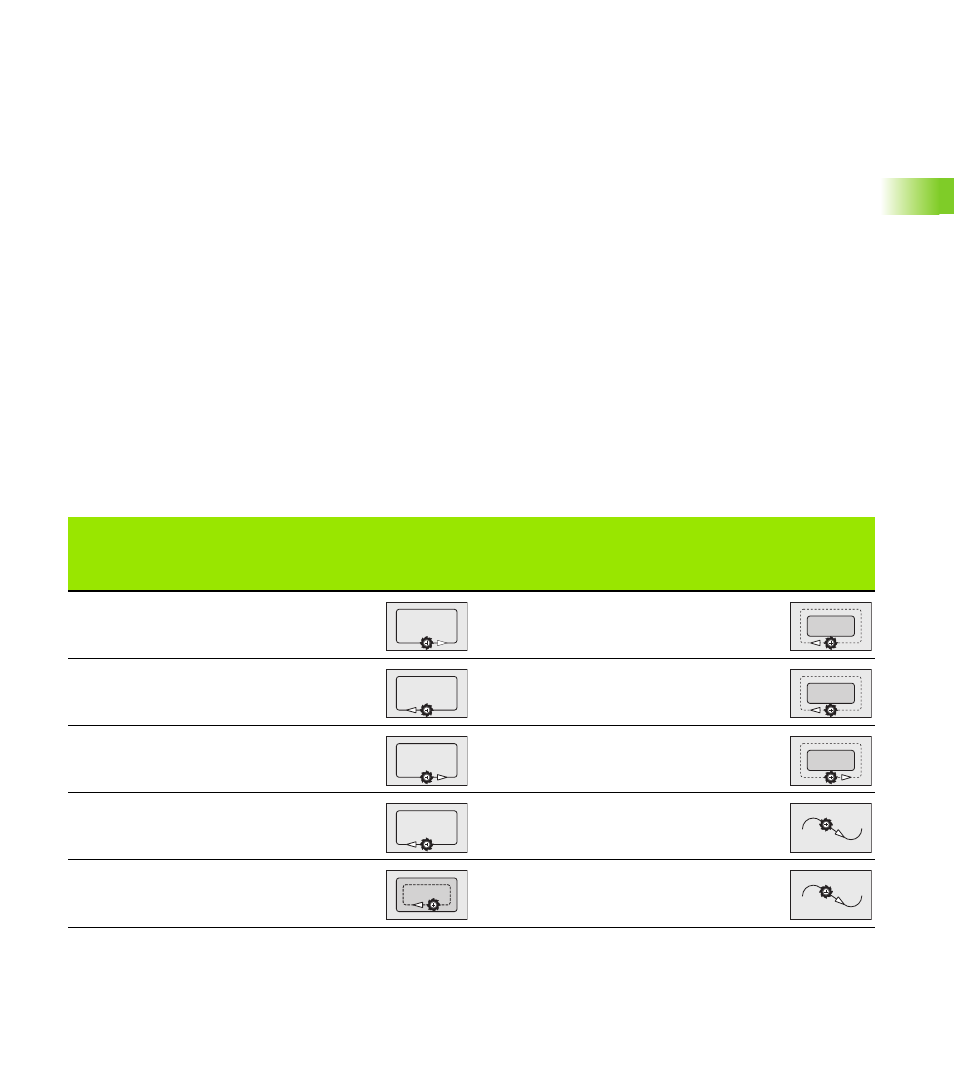

Frezowanie konturu G840
Typ
cyklu
Kierunek
frezowania
Kierunek
obrotu
narzędzia
FRK Wykonanie
Typ
cyklu
Kierunek
frezowania
Kierunek
obrotu
narzędzia
FRK Wykonanie
Kontur
(Q=0)
– Mx03 – zewnątrz przeciwbież-
nie (H=0)
Mx04 w lewo
Kontur – Mx03 – zewnątrz współbież-
nie (H=1)
Mx03 w lewo
Kontur – Mx04 – zewnątrz współbież-
nie (H=1)
Mx04 w
prawo
Kontur – Mx04 – Kontur
(Q=0)
– Mx03 –
wewnątrz
(Q=1)
przeciwbież-
nie (H=0)
Mx03 w
prawo
Kontur – Mx04 –
