HEIDENHAIN CNC PILOT 4290 635
8.1 Baza danych narz
ędzi
Dalsze informacje:
„ Okno dialogowe 3: patrz “Multinarzędzia, nadzorowanie okresu
trwałości” na stroni 636
„ patrz “Wskazówki dotyczące danych narzędzi” na stroni 638
„ patrz “Uchwyt narzędziowy, zamocowanie narzędzia” na stroni 640

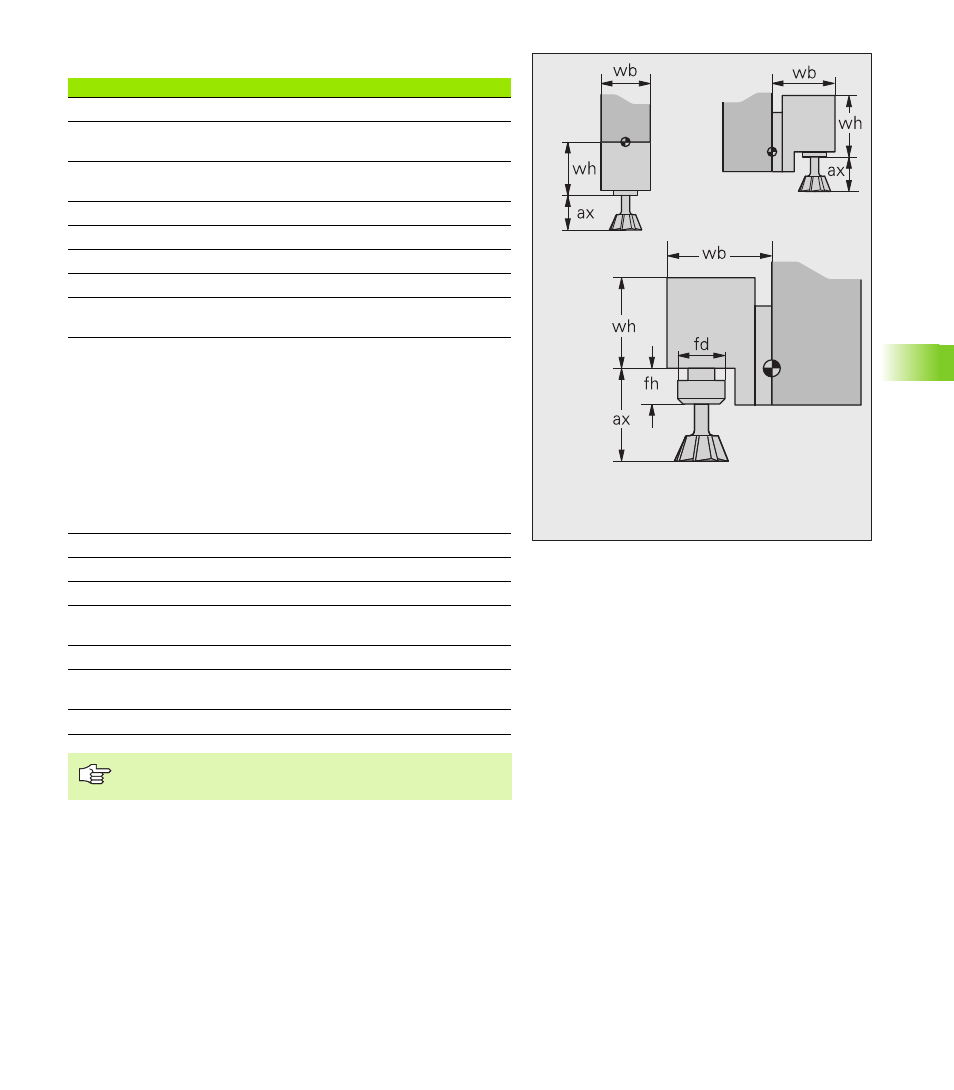

Parametry okna dialogowego 2 G S TP
WZ-H. DIN: typ uchwytu narzędzia – • –
WZ-H. wys.(wh): wysokość uchwytu
narzędziowego
– • –
WZ-H. szer.(wb): szerokość uchwytu
narzędziowego
– • –
Sr.uchw.(fd): średnica uchwytu mocującego – • –
Wys.uch. (fh): wysokość uchwytu mocującego – • –
Dług.wyst.(ax): długość wystawania – • –
Skok (hf): skok gwintu • – –
Liczba zwojów (gb) w przypadku gwintu
wielozwojowego
– – –
Rodzaj zazębienia freza:
„ 0: niezdefiniowany
„ 1: prosCzoł (prosto strona czołowa)
„ 2: ukoCzoł (ukośnie strona czołowa)
„ 3: proObw (prosto obwód)
„ 4: ukoObw (ukośnie obwód)
„ 5: prosCzołObw (prosto strona czołowa i obwód)
„ 6: ukCzołObw (ukośnie strona czołowa i obwód)
„ 7: specjalny rodzaj zazębienia
– – •
Dysp.: fizyczna dysponowalność – – •
Numer rysunku – • –
Materiał ostrza – – •
CSP-kor: współczynnik korekcji szybkości
skrawania
– – •
FDR-kor: współczynnik korekcji posuwu – – •
Deep-kor: współczynnik korekcji głębokości
skrawania
– – •
Typ uchwytu • – •
Uchwyt: dla fd=0/fh=0 nie zostaje przedstawiony uchwyt
mocujący.
