5.1 T
ryb pracy Symulacja
Przedstawienie drogi
Drogi biegu szybkiego zostają przedstawione przy pomocy białej
przerywanej linii.
Drogi posuwu zostają przedstawione niezależnie od nastawienia
softkey jako linia lub "ścieżka skrawania":

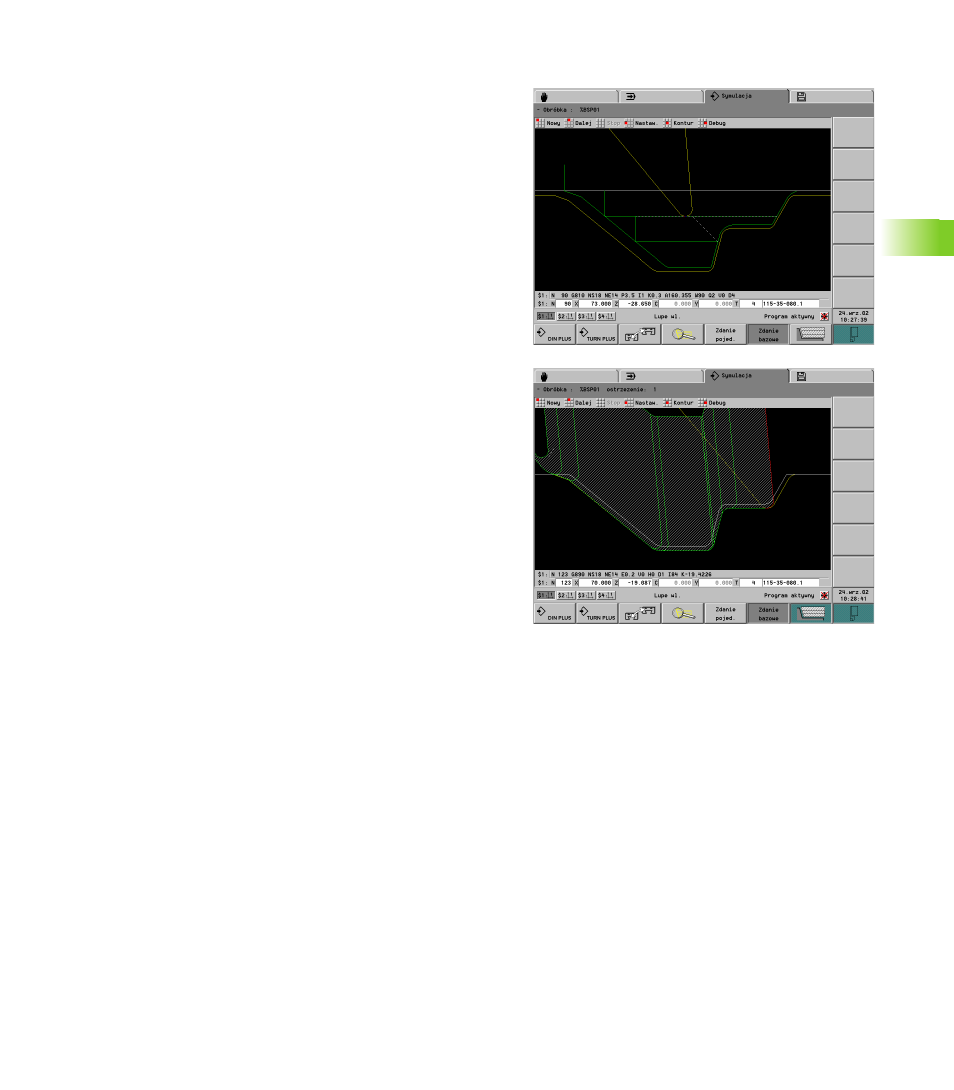

„ Przedstawienie linii: linia ciągła reprezentuje drogę teoretycznego
wierzchołka narzędzia. Przedstawienie linii jest szczególnie
przydatne, aby otrzymać szybki przegląd rozdzielenia skrawania.
Nie jest ona zbyt przydatna dla dokładnej kontroli konturu, ponieważ
droga teoretycznego ostrza narzędzia nie odpowiada konturowi
obrabianego przedmiotu. W CNC to "zafałszowanie" zostaje
skompensowane poprzez korekcję promienia ostrza. Kolor odcinka
posuwowego można nastawić w zależności od numeru T (parametr
sterowania 24).
„ Przedstawienie ścieżek skrawania: CNC PILOT przedstawia
„obszar skrawania“ narzędzia w postaci powierzchni szrafirowanej.
To oznacza, iż operator widzi skrawany obszar przy uwzględnieniu
dokładnej geometrii ostrzy (promień ostrza, szerokość ostrza,
długość ostrza, itd.) Można kontrolować w symulacji, czy materiał
pozostaje, czy kontur zostaje uszkodzony lub nakładanie się jest
zbyt duże. Przedstawienie ścieżek skrawania jest szczególnie przy
obróbce wytaczaniem/wierceniem oraz przy obróbce ukośnych
powierzchni interesujące, ponieważ forma narzędzia jest
decydująca dla wyniku.
