HEIDENHAIN MANUALplus 620, CNC PILOT 640 539
6.7 Cykle frezowania oś Y

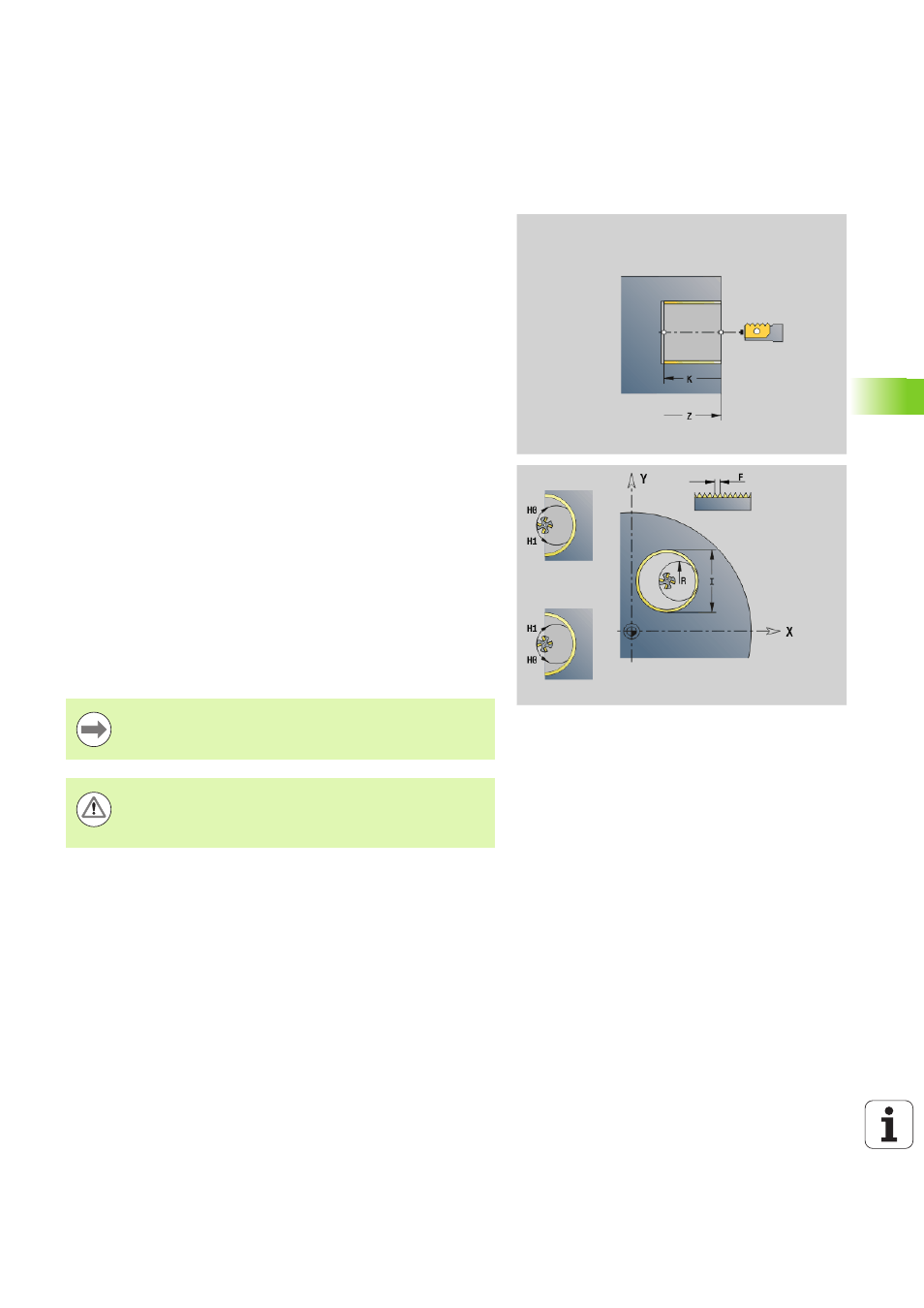

Frezowanie gwintów XY-płaszczyzna G800
G800 frezuje gwint w istniejący odwiert.
Proszę ustawić narzędzie przed wywołaniem G799 na środek
odwiertu. Cykl pozycjonuje narzędzie w odwiercie na "punkt końcowy
gwintu". Następnie narzędzie przemieszcza się na „promieniu
wejściowym R“ i frezuje gwint. Przy tym narzędzie wcina się w materiał
przy każdym obrocie o skok „F“. Na koniec cykl wysuwa narzędzie z
materiału i odsuwa do punktu startu. W parametrze V programujemy,
czy gwint jest frezowany jednym obiegiem, czy też w przypadku
jednoostrzowych narzędzi kilkoma obiegami.
Parametry
I Srednica gwintu
Z Punkt startu Z
K Głębokość gwintu
R Promień wejścia
F Skok gwintu
J Kierunek gwintu (standard: 0)
 0: gwint prawoskrętny
 1: gwint lewoskrętny
H Kierunek biegu frezowania (standard: 0)
 0: ruch przeciwbieżny
 1: ruch współbieżny
V Metoda frezowania
 0: gwint jest frezowany po linii śrubowej z 360°
 1: gwint jest frezowany kilkoma torami linii śrubowej
(narzędzie jednoostrzowe)
Proszę używać narzędzi frezarskich dla cyklu G800.
Uwaga niebezpieczeństwo kolizji
Proszę uwzględnić średnicę odwiertu i średnicę freza,
jeżeli „promień wejścia R” zostaje programowany.
