500

DIN-programowanie dla osi Y

6.1 Kontury osi Y – podstawy

6.1 Kontury osi Y – podstawy

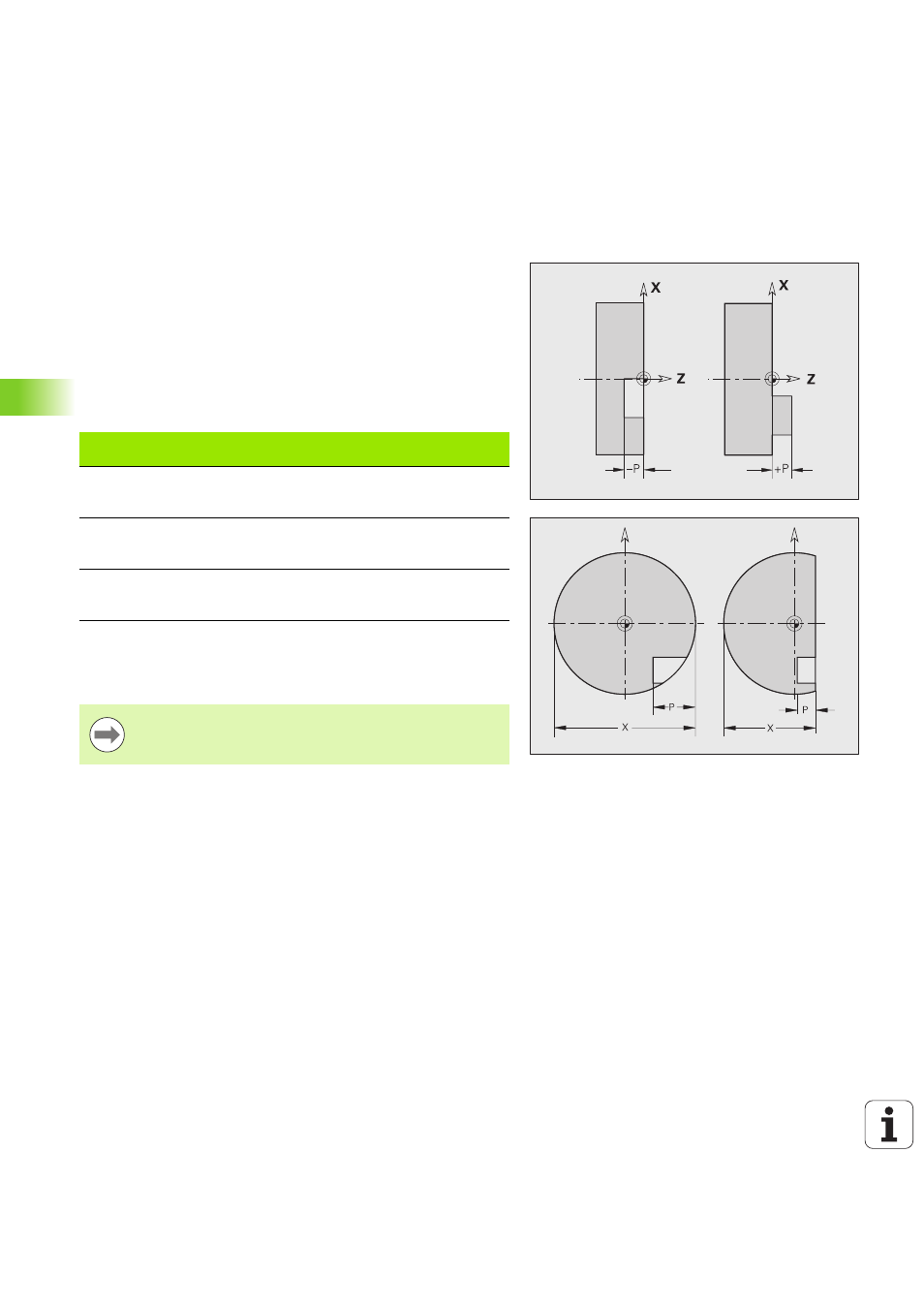

Położenie konturów frezowania

Płaszczyznę referencyjną oraz średnicę referencyjną definiuje się w

oznaczeniu sekcji. Głębokość i położenie konturu frezowania (kieszeń,

wysepka) określa się w następujący sposób w definicji konturu:

przy pomocy Głębokość P we wcześniej programowanej G308

alternatywnie dla figur: parametr cyklu Głębokość P

. Znak liczby „P“ określa położenie konturu frezowania:

P<0: kieszeń

P\>0: wysepka

X: Srednica referencyjna z oznaczenia fragmentu

Z: Pęaszczyzna referencyjna z oznaczenia fragmentu

P: Głębokość z G308 lub z opisu wytwarzania

Położenie konturów frezowania

Sekcja

P

Powierzchnia

Dno frezowania

CZOŁO

P<0
P\>0

Z
Z+P

Z+P
Z

STRONA TYLNA

P<0
P\>0

Z
Z–P

Z–P
Z

POW.BOCZNA

P<0
P\>0

X
X+(P*2)

X+(P*2)
X

Cykle frezowania powierzchni dokonują frezowania

opisanej w definicji konturu powierzchni. Wysepki w

obrębie tej powierzchni nie zostają uwzględnione.
