HEIDENHAIN MANUALplus 620, CNC PILOT 640 241
4.8 Kontury powierzchni bocznej
Łuk kołowy konturu powierzchni bocznej G112-/
G113-Geo
G112/G113 definiuje łuk kołowy na konturze powierzchni bocznej.

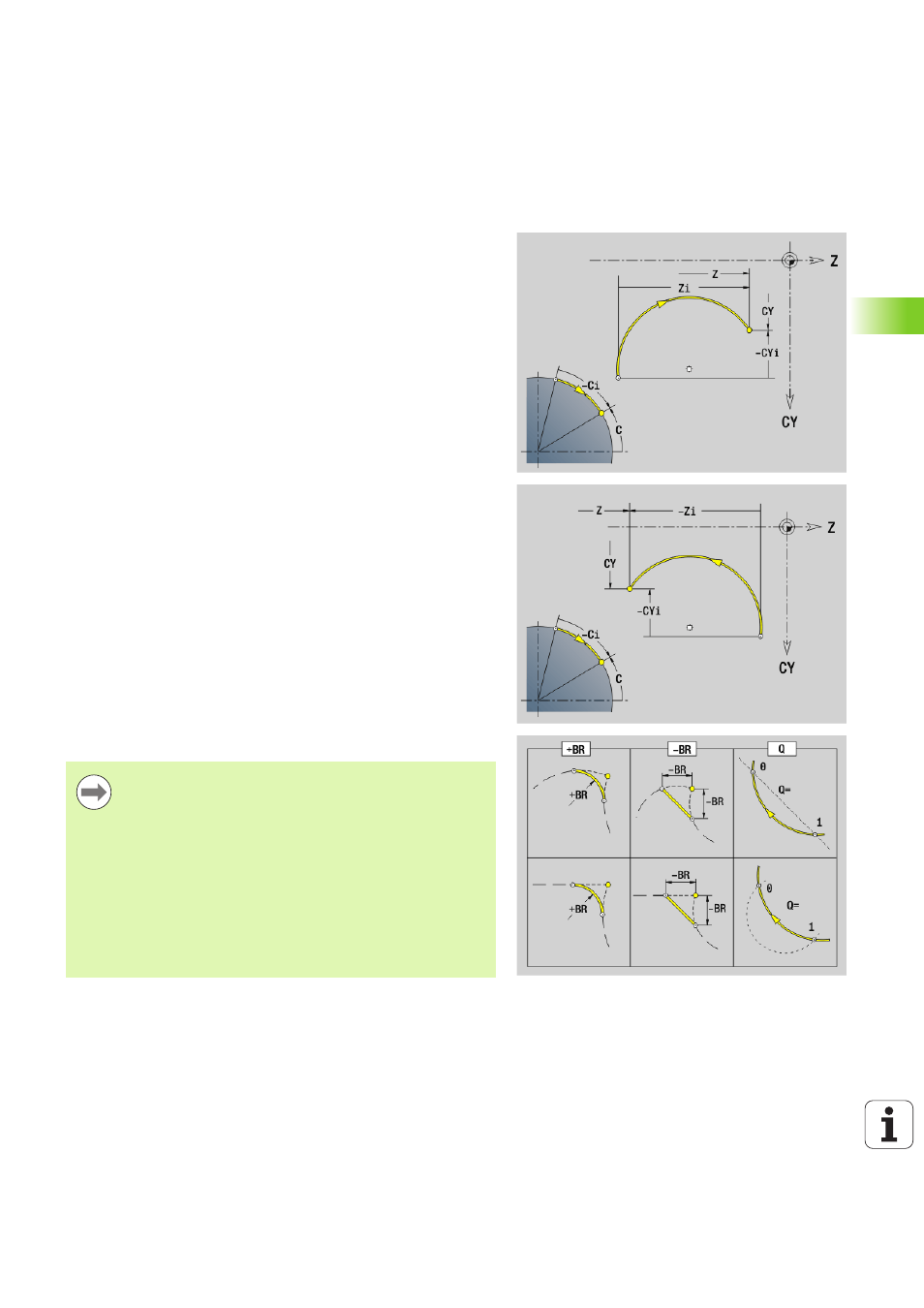

Kierunek obrotu: patrz rysunek pomocniczy
Parametry
Z Punkt końcowy
C Punkt końcowy (kąt końcowy lub biegunowy)
CY Punkt końcowy jako "wymiar odcinka", baza: rozwinięcie
powierzchni bocznej przy "średnicy referencyjnej"
R Promień
K Punkt środkowy w kierunku Z
J Kąt punktu środkowego jako "wymiar odcinka"
Q Punkt przecięcia. Punkt końcowy, jeśli odcinek przecina prostą
lub łuk kołowy (standard: 0):
 0: bliski punkt przecięcia
 1: oddalony punkt przecięcia
BR Fazka/zaokrąglenie. Definiuje przejście do następnego
elementu konturu. Proszę zaprogramować teoretyczny punkt
końcowy, jeśli wykorzystujemy fazkę/zaokrąglenie.
 Brak wpisu: przejście tangencjalne
 BR=0: nie tangencjalne przejście
 BR\>0: promień zaokrąglenia
 BR<0: szerokość fazki
PZ Punkt końcowy (promień biegunowy)
W
Punkt środkowy (kąt biegunowy; baza: punkt zerowy
obrabianego przedmiotu)
PM Punkt środkowy (promień biegunowy; baza: punkt zerowy
obrabianego przedmiotu)
AR Kąt startu (kąt stycznej do osi obrotu)
AN Kąt końcowy (kąt stycznej do osi obrotu)
Programowanie
 Z, CY: absolutnie, przyrostowo, samozachowawczo lub „?“
 C: absolutnie, przyrostowo lub samozachowawczo
 K,J: absolutnie albo przyrostowo
 PZ, W, PM: absolutnie lub przyrostowo
 ARi: kąt do poprzedniego elementu
 ANi: kąt do następnego elementu
 Programować albo Z i C albo Z i CY albo K i W albo K i J
 Albo „punkt środkowy“ lub „promień” programować
 Dla „promienia": tylko łuki kołowe <= 180° możliwe
