DIN-programowanie
4.4 Elementy formy k
onturu toczenia

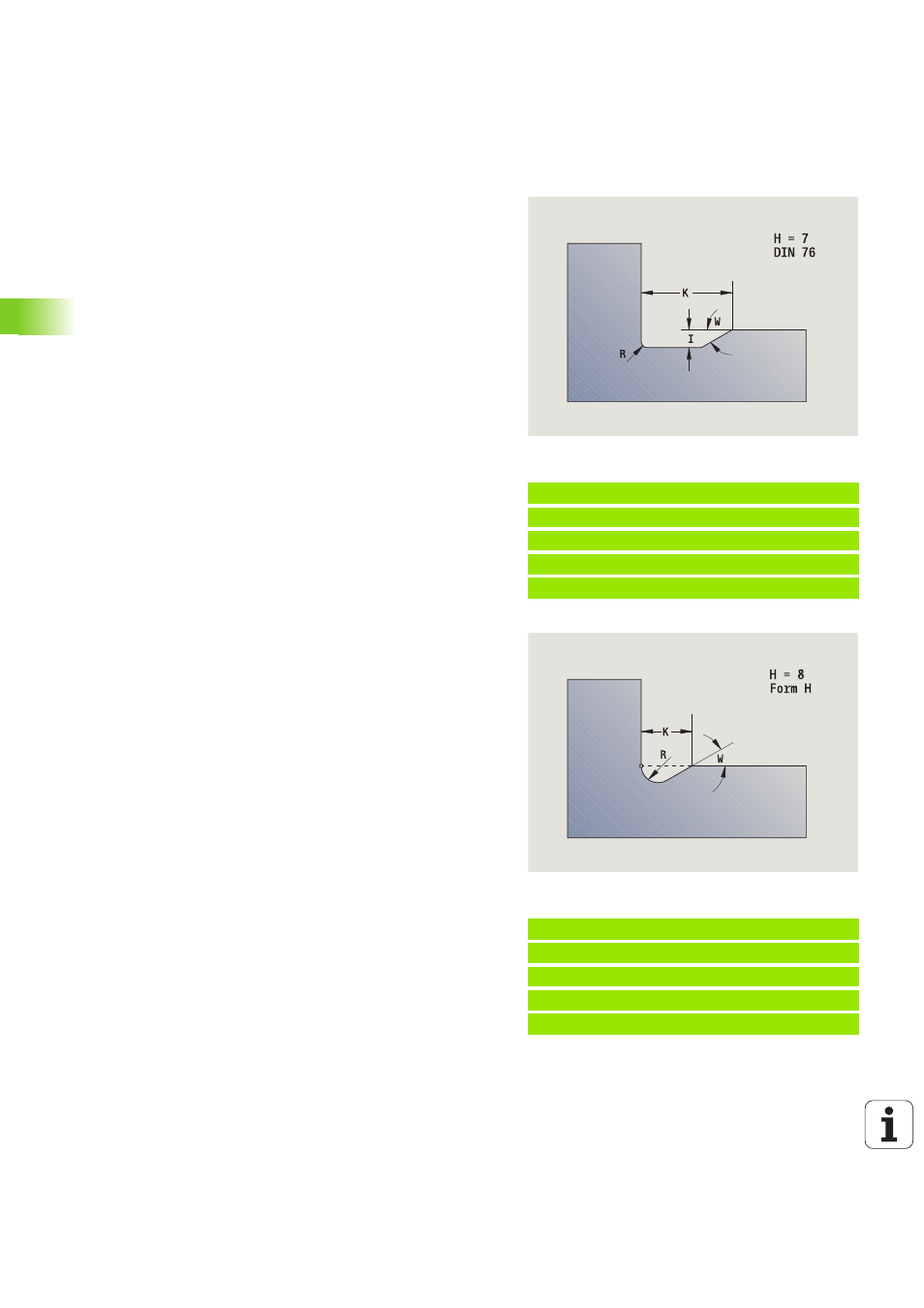

Podcięcie DIN 76 (H=7)
Należy programować tylko FP, wszystkie inne wartości zostają
przejęte z tabeli norm, w zależności od skoku gwintu, jeśli ich nie
zaprogramowano.
Forma podci®cia H (H=8)
Jeśli nie wprowadzimy W, to zostanie ono obliczone na podstawie K i
R. Punkt końcowy podcięcia leży wówczas w „punkcie narożnym
konturu”.
Przykład: Wywołanie G25-Geo DIN 76
. . .
N.. G1 Z-15 [element podłużny]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [element planowy]
. . .
Parametry
H
Podcięcie forma DIN 76: H=7
I
Głębokość podcięcia (wymiar promienia)
K
Szerokość podcięcia
R
Promień podcięcia w obydwu narożach podcięcia (default:
R=0,6*I)
W Kąt podcięcia (default: 30°)
FP Skok gwintu
BE, BF, BD, BP i BH (siehe „Atrybuty obróbki dla elementów formy”
Przykład: Wywołanie G25-Geo forma H
. . .
N.. G1 Z-15 [element podłużny]
N.. G25 H8 K4 R1 W30 [forma H]
N.. G1 X20 [element planowy]
. . .
Parametry
H
Forma podcięcia H: H=8
K
Szerokość podcięcia
R
Promień podcięcia - brak wpisu: element okrągły nie zostanie
wykonany
W Kąt zagłębienia - brak wprowadzenia: W zostanie obliczone
BE, BF, BD, BP i BH (siehe „Atrybuty obróbki dla elementów formy”
