Phoenix Software V9.76.0 Podręcznik operatora 80640H
169
7 – Procesy cięcia i wykresy cięcia

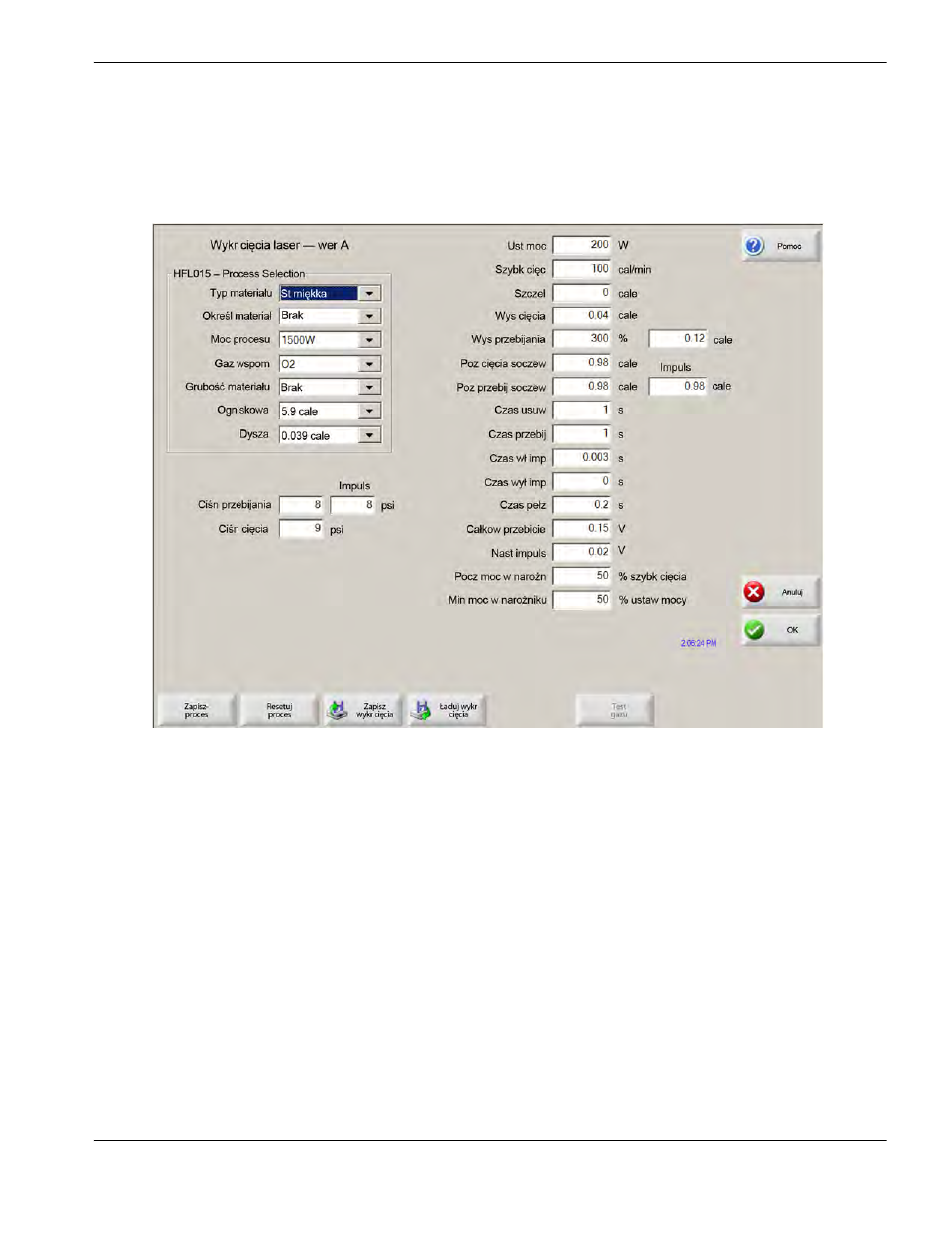

Wykresy cięcia systemem laserowym (laser inny niż światłowodowy)
Na wykresach cięcia znajdują się zalecane fabrycznie ustawienia odpowiadające typowi i grubości materiału.
Do wykresów cięcia można wprowadzać zmiany za pomocą zmiennych Określ materiał, Moc procesu,
Gazy pomocnicze, Grubość materiału, Ogniskowa i Dysza.
W wykresach cięcia laserem są używane poniższe zmienne procesu:
Typ materiału: Typ materiału, taki jak stal miękka, stal nierdzewna lub aluminium.
Określ materiał: Parametr „Określony materiał” pozwala używać niestandardowych wykresów cięcia. Więcej informacji
można znaleźć w temacie
Zapisywanie zmian w wykresach cięcia na stronie 185.
Moc procesu: Określa moc procesu (wyrażoną w watach) odpowiednią do grubości i typu materiału.
Gaz wspom: Określa gaz wspomagający odpowiedni do wybranego procesu.
Grubość materiału: Określa grubość materiału wybranego typu.
Ogniskowa: Określa konkretną ogniskową soczewki, która jest zamontowana w głowicy lasera.
Dysza: Określa średnicę i typ dyszy, która jest zamontowana do obsługi procesu.
Na wykresach cięcia można również znaleźć wymienione niżej parametry. Wartości parametrów różnią się w zależności od
wybranych zmiennych procesu.
