2.3 Unit
s – toczenie poprzeczne (przecinanie)
2.3 Units – toczenie poprzeczne
(przecinanie)
Unit „przecinanie konturu ICP“
Unit skrawa opisany w sekcji PRZEDMIOT GOTOWY kontur osiowo/
radialnie z „NS do NE“. Jeżeli w FK jest podany kontur pomocniczy, to
jest on wykorzystywany.
Nazwa Unit: G860_ICP / cykl: G860 (patrz strona 278)
Dostęp do bazy danych technologicznych:
Rodzaj obróbki: toczenie poprzeczne (przecinanie)
konturu
przynależne parametry: F, S, E

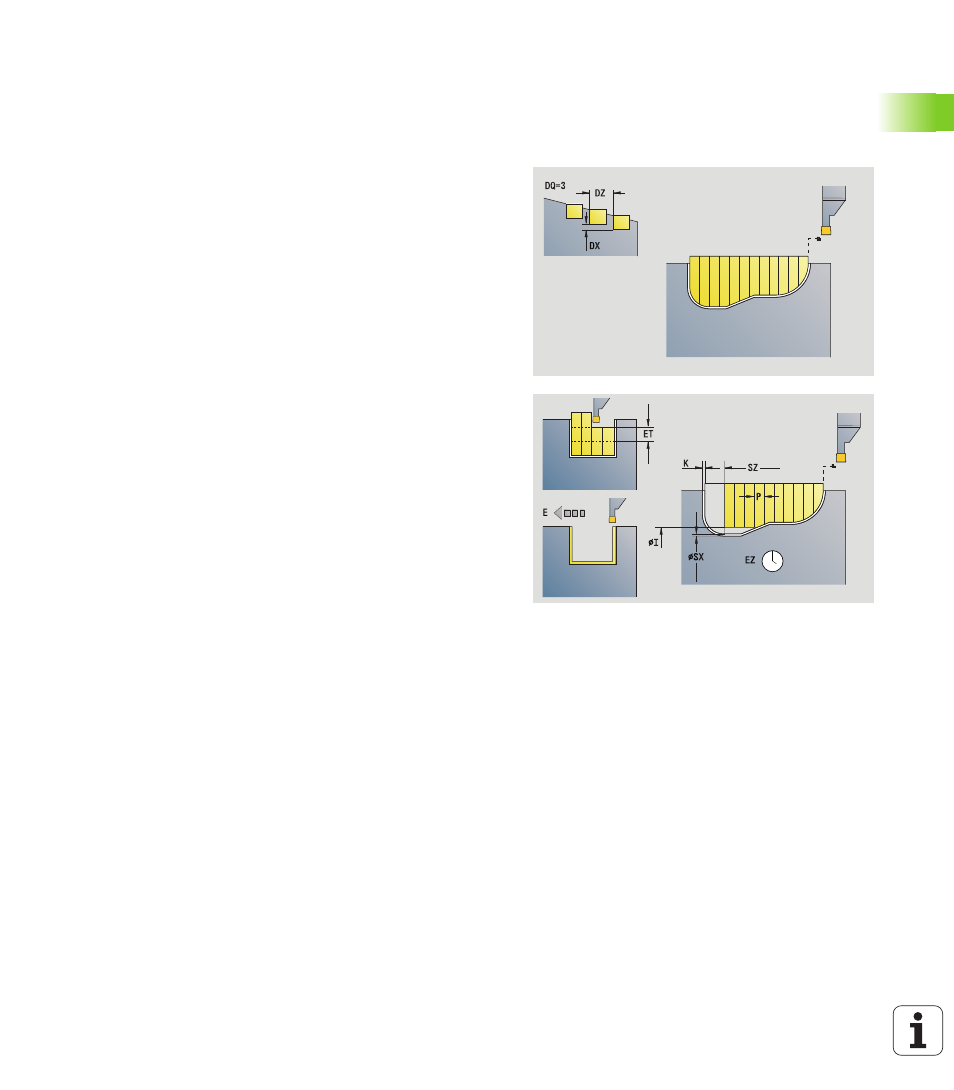

Formularz konturu
DQ
Liczba cykli przecinania
DX, DZ
Odstęp do następnego przecięcia kierunek X, Z (DX:
wymiar promienia)
dalsze parametry formularza konturu: patrz strona 60
Formularz cyklu
I, K
Naddatek w X-, Z-kierunku (I: wymiar średnicy)
SX, SZ
Ograniczenie skrawania (SX: wymiar średnicy) - (default:
bez ograniczenia skrawania)
ET
Głębokość przecinania, wykonywana przy jednym
przejściu.
P
Szerokość przecinania: (default: 0,8 x szerokość
narzędzia)
E
Posuw obróbki wykańczającej. Posuw szczególny,
używany tylko dla operacji obróbki na gotowo.
EZ
Czas zatrzymania po drodze przecinania: (default: czas
jednego obrotu wrzeciona)
Q
Obróbka zgrubna/wykańczająca (warianty przebiegu)
0 (SS): obróbka zgrubna i wykańczająca
1 (SP): tylko obróbka zgrubna
2 (SL): tylko obróbka wykańczająca
H
Wyjście z materiału przy końcu cyklu
0: powrót do punktu startu
osiowe nacięcie:najpierw kierunek Z potem X
radialne nacięcie:najpierw kierunek X potem Z
1: pozycjonuje przed gotowym konturem
2: podnosi na odstęp bezpieczeństwa i zatrzymuje
Dalsze formularze: patrz strona 58
