HEIDENHAIN MANUALplus 620, CNC PILOT 640 147
2.10 Unit
s - f
rezo
w
anie powierzch
nia bo
czna
Unit „frezowanie konturu figury powierzchnia
boczna“
Unit frezuje zdefiniowany z Q kontur na powierzchni bocznej.
Nazwa Unit: G840_Fig_Mant_C / cykl: G840 (patrz strona 357)
Dostęp do bazy danych technologicznych:
 Rodzaj obróbki: frezowanie
 przynależne parametry: F, S, FZ, P

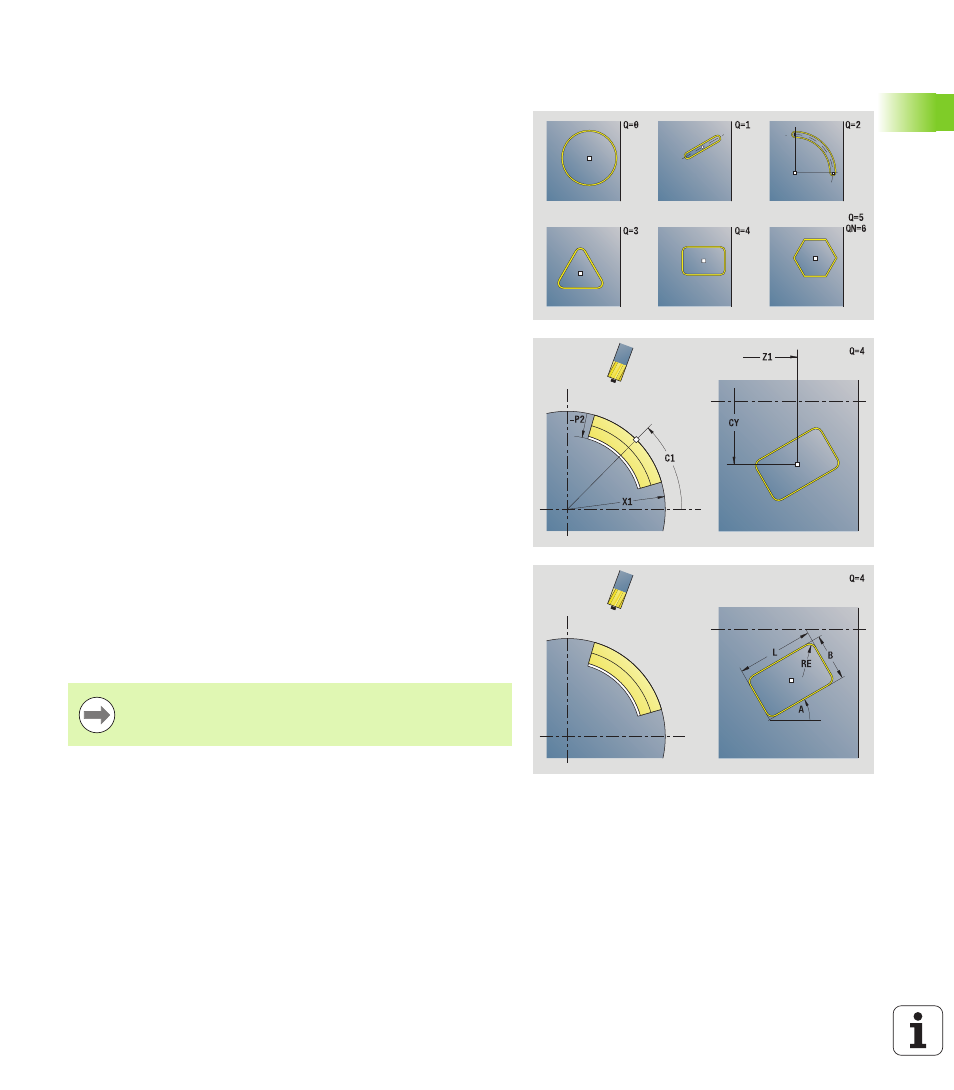

Formularz figury
Q
Typ figury
 0: koło pełne
 1: liniowy rowek
 2: kołowy rowek
 3: trójkąt
 4: prostokąt, kwadrat
 5: wielokąt
QN Liczba naroży wielokąta - tylko dla Q=5 (wielokąt)
Z1 Punkt środkowy figury
C1 Kąt punkt środkowy figury
CY Rozwinięcie pow.bocznej środek figury
X1 Górna krawędź frezowania
P2 Głębokość figury
L Długość krawędzi/rozwartość klucza
 L>0: długość krawędzi
 L<0: rozwartość klucza (średnica okręgu wewnętrznego)
wielokąta
B szerokość prostokąta
RE Promień zaokrąglenia
A Kąt do osi Z
Q2 Kierunek obrotu rowka: - tylko Q=2 (kołowy rowek)
 cw: zgodnie z ruchem wskazówek zegara
 ccw: ruchem przeciwnym do ruchu wskazówek zegara
W Kąt punkt końcowego rowka - tylko Q=2 (kołowy rowek)
Programować tylko parametry ważne dla wybranego typu
figury.
