Frezowanie kieszeni obróbka na gotowo G846

G846 obrabia na gotowo zamknięte kontury.

Jeżeli kieszeń składa się z kilku części, to G846 uwzględnia wszystkie

części kieszeni.

Kierunek frezownaia zmieniamy przy pomocy kierunku przebiegu
frezowania H
, a także kierunku obróbki Q oraz kierunku obrotu freza

(patrz poniższa tabela).

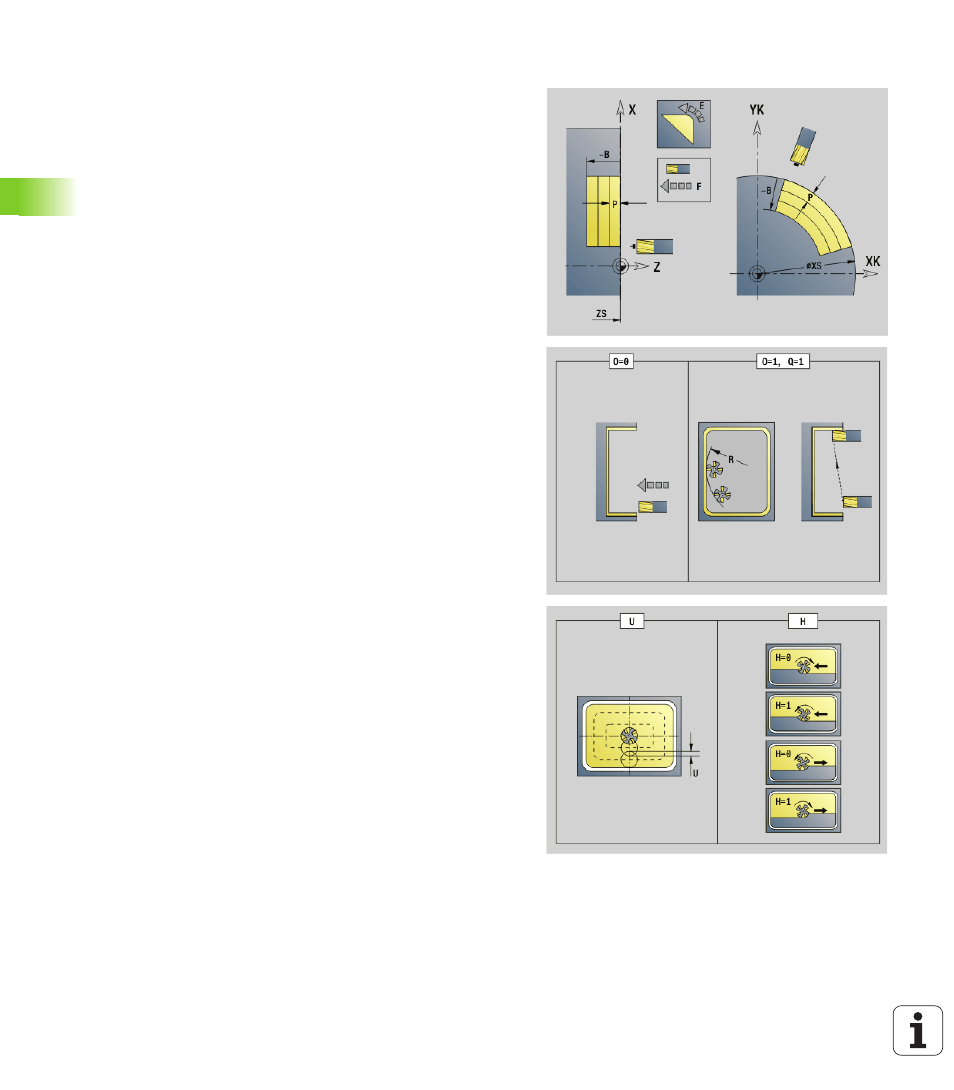

Parametry – obróbka wykańczająca
ID

Kontur frezowania - nazwa frezowanego konturu

NS

Numer wiersza startu konturu

Figury: numer wiersza figury

Dowolne zamknięte kontury: pierwszy element konturu (nie

punkt startu)

B

Głębokość frezowania (default: głębokość z opisu konturu)

P

(Maksymalny) dosuw (default: frezowanie jednym wcięciem)

XS

Górna krawędź frezowania powierzchnia boczna (zastępuje

płaszczyznę referencyjną z opisu konturu)

ZS

Górna krawędź frezowania powierzchnia czołowa (zastępuje

płaszczyznę referencyjną z opisu konturu)

R

Promień łuku wejścia/łuku wyjścia (standard: 0)

R=0: element konturu zostaje najechany bezpośrednio.

Wcięcie w materiał następuje z punktu najazdu powyżej

płaszczyzny frezowania, potem następuje prostopadłe

wcięcie w materiał na głębokość.

R>0: frez przemieszcza się po łuku wejściowym/

wyjściowym, przylegającym tangencjalnie do elementu

konturu.

U

(Minimalny) współczynnik nałożenia. Określa nakładanie się

na siebie torów frezowania (standard: 0,5)

Nałożenie = U*średnica freza

V

Współczynnik wybiegu - przy obróbce z osią C bez funkcji

H

Kierunek biegu frezowania (standard: 0)

0: ruch przeciwbieżny

1: ruch współbieżny

F

Posuw wcięcia w materiał dla wcięcia na głębokość (standard:

aktywny posuw)

E

Zredukowany posuw dla elementów kołowych (standard:

aktualny posuw)

RB

Płaszczyzna powrotu (standard: z powrotem na pozycję startu)

Strona czołowa/tylna: pozycja powrotu w kierunku Z

Powierzchnia boczna: pozycja powrotu w kierunku X (wymiar

średnicy)
