400 8 Programowanie: cykle
8.6 SL-cykle

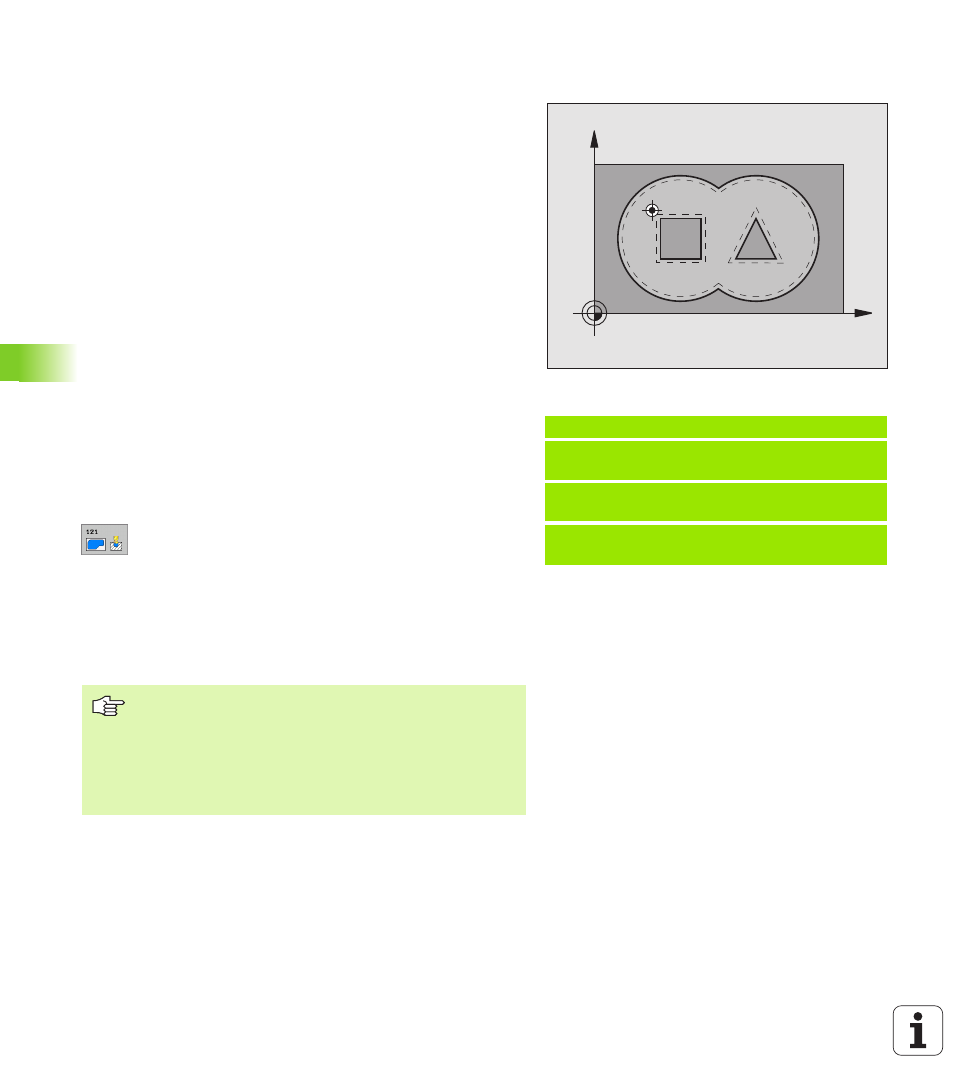

WIERCENIE WSTEPNE (cykl G121)
Przebieg cyklu
1 Narzędzie wierci z wprowadzonym posuwem F od aktualnej
pozycji do pierwszej głębokości dosuwu
2 Następnie TNC odsuwa narzędzie na biegu szybkim i ponownie do
pierwszej głębokości dosuwu, zmniejszonej od odstęp
wyprzedzenia t.
3 Sterowanie samodzielnie ustala odstęp wyprzedzania:
„ Głębokość wiercenia do 30 mm: t = 0,6 mm
„ Głębokość wiercenia ponad 30 mm: t = głębokość wiercenia/50
„ maksymalny odstęp wyprzedzania: 7 mm
4 Następnie narzędzie wierci z wprowadzonym posuwem F o dalszą
głębokość wcięcia
5 TNC powtarza tę operację (1 do 4), aż zostanie osiągnięta
wprowadzona głębokość wiercenia
6 Na dnie wiercenia TNC odsuwa narzędzie, po przerwie czasowej
dla wyjścia z materiału, na biegu szybkim do pozycji wyjściowej
Zastosowanie
Cykl G121 WIERCENIE WSTĘPNE uwzględnia dla punktów wcięcia w
materiał naddatek na obróbkę wykańczającą boczną i naddatek na
obróbkę wykańczającą na dnie, jak i promień narzędzia
przeciągającego. Punkty wcięcia są jednocześnie punktami startu
przeciągania.
8 Głębokość wcięcia w materiał Q10 (przyrostowo):
Wymiar, o jaki narzędzie zostaje każdorazowo
dosunięte (znak liczby przy ujemnym kierunku
pracy „–“)
8 Posuw wcięcia w materiał Q11: Posuw wiercenia w
mm/min
8 Numer narzędzia przeciągania Q13:: Numer narzędzia
–narzędzia przeciągania
Példa: NC-wiersze
N58 G121 WIERCENIE WSTĘPNE
Q10=+5 ;GłĘBOKOŚĆ WCIĘCIA W
MATERIAł
Q11=100 ;POSUW WCIĘCIA W
MATERIAł
Q13=1 ;NARZĘDZIE DO USUWANIA
MATERIAłU (ZDZIERAK)
X
Y
Proszę uwzględnić przed programowaniem
TNC nie uwzględnia zaprogramowanej w T-bloku wartości
delta DR dla obliczenia punktów wcięcia w materiał.
W wąskich miejscach TNC nie może dokonać wiercenia
wstępnego czasami, przy pomocy narzędzia większego
niż narzędzie do obróbki zgrubnej.
