HEIDENHAIN TNC iTNC 530 239
6.5 Ruchy po torze kszta
łtowym– wspó
łrz
ędne biegunowe
Jeśli musi być wykonanych więcej niż 16 zwojów:

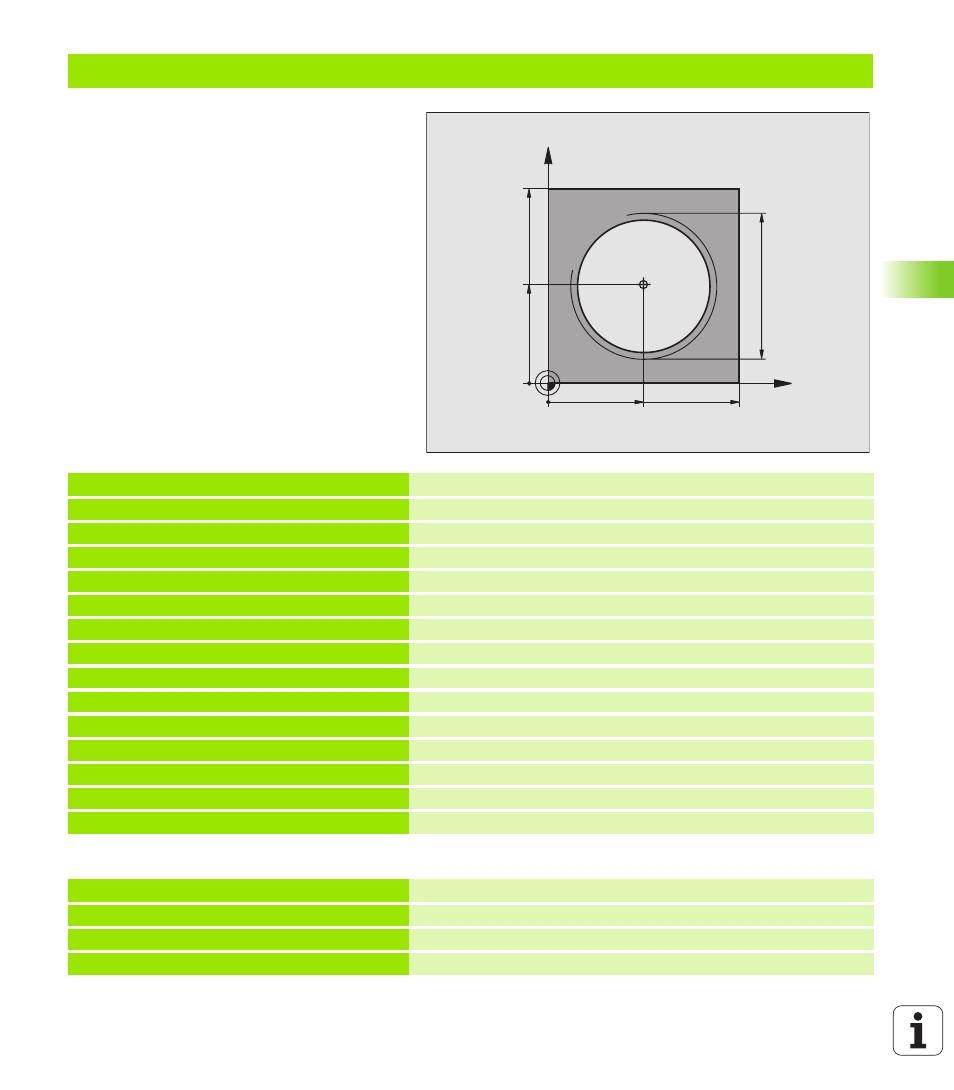

Przykład: Helix
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definicja części nieobrobionej
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 * Definicja narzędzia
N40 T1 G17 S1400 * Wywołanie narzędzia
N50 G00 G40 G90 Z+250 * Wyjście narzędzia z materiału
N60 X+50 Y+50 * Pozycjonować wstępnie narzędzie
N70 G29 * Ostatnio programowaną pozycję przejąć jako biegun
N80 G01 Z-12,75 F1000 M3 * Przemieścić narzędzie na głębokość obróbki
N90 G11 G41 R+32 H+180 F250 * Najazd pierwszego punktu konturu
N100 G26 R2 * stycznym
N110 G13 G91 H+3240 Z+13,5 F200 * Przemieszczenie wzdłuż Helix (linii śrubowej)
N120 G27 R2 F500 * Tangencjalny odjazd
N170 G01 G40 G90 X+50 Y+50 F1000 * Przemieścić narzędzie poza materiałem, koniec programu
N180 G00 Z+250 M2 *
X
Y
50
50
I,J
100
100
M64 x 1,5
...
N80 G01 Z-12,75 F1000 M3 *
N90 G11 G41 H+180 R+32 F250 *
N100 G26 R2 * Tangencjalny najazd
