132 6 Programowanie: programowanie konturów
6.4 Ruchy po torze– współrzdne pr
ostoktne

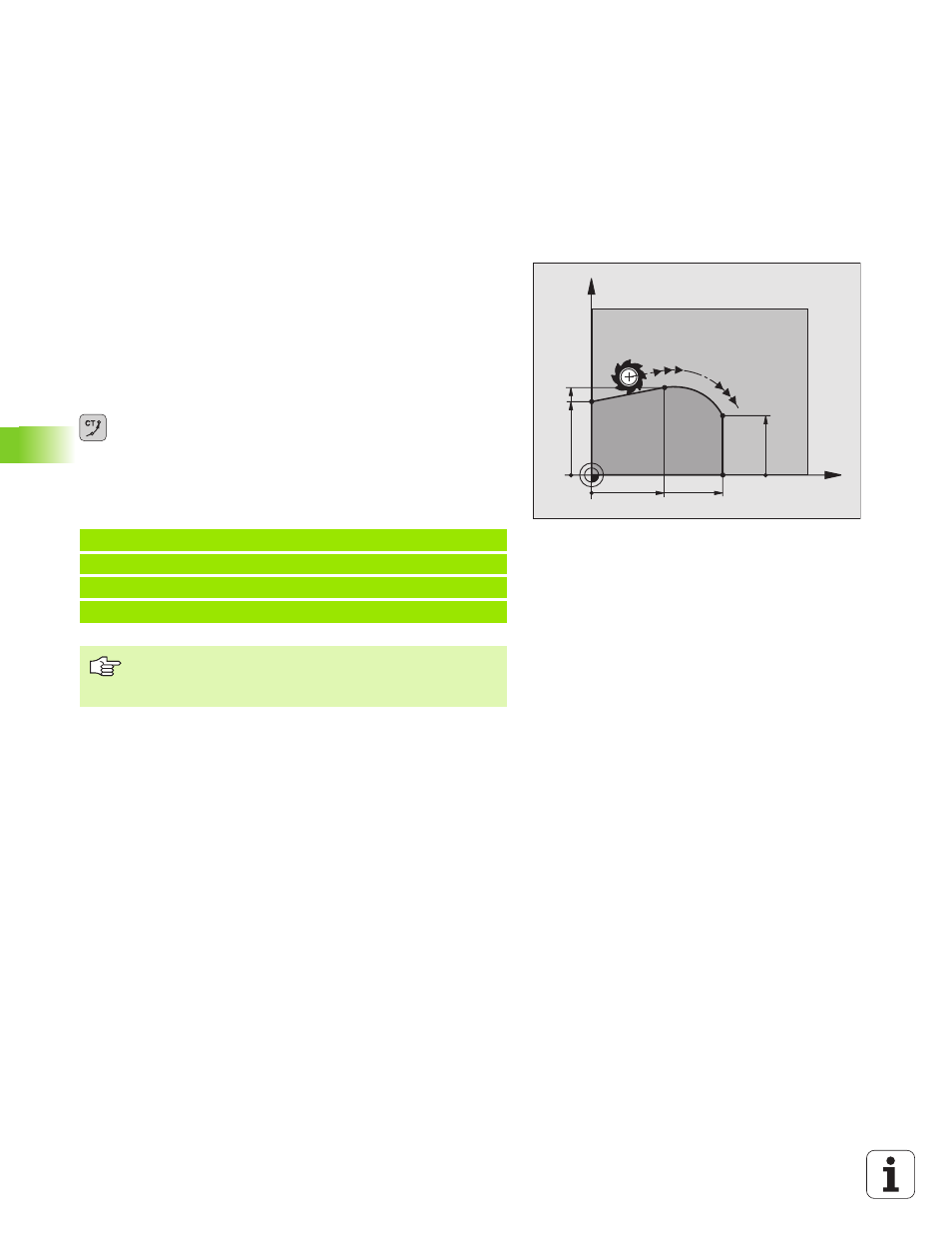

Tor kołowy CT ze stycznym przyleganiem
Narz dzie przemieszcza si po łuku kołowym, który przylega
stycznie do uprzednio zaprogramowanego elementu konturu.
Przejście jest „styczne“, jeśli w punkcie przeci cia elementów
konturu nie powstaje żaden punkt załamania lub punkt narożny,
elementy konturu przechodz płynnie od jednego do nast pnego.
Element konturu, do którego przylega stycznie łuk kołowy, prosz
programować bezpośrednio przed CT blokiem. W tym celu
konieczne s przynajmniej dwa bloki pozycjonowania
8 Współrz dne punktu końcowego łuku kołowego
Jeśli konieczne:
8 Posuw F
8 Funkcja dodatkowa M
NC wiersze przykładowe
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
CT zapis i uprzednio zaprogramowany element konturu
powinny zawierać obydwie współrz dne płaszczyzny, na
której zostanie wykonany łuk kołowy!
X
Y
25 45
25
30
20
