56
1.1
1 DIN PLUS (o
ś Y): cykle frezowania

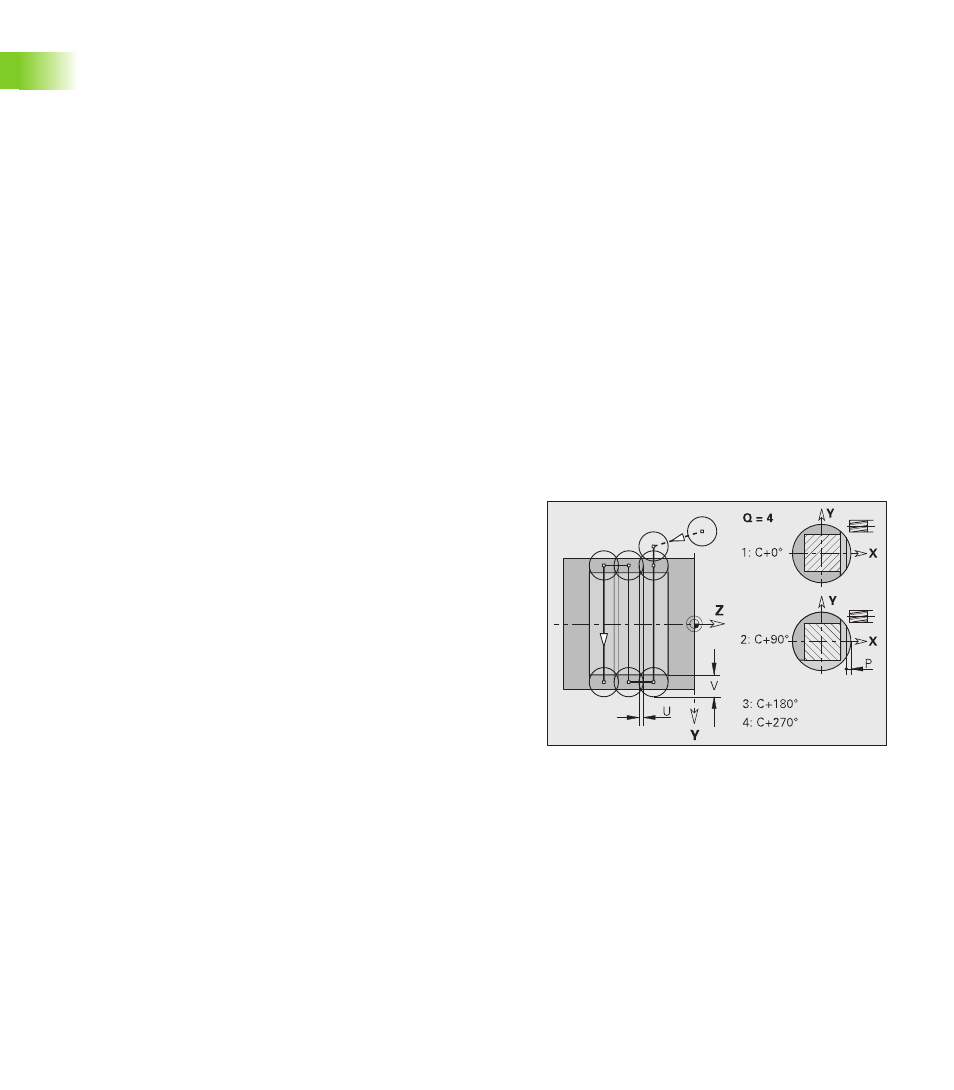

Frezowanie wieloboku wykańczające G844
G844 dokonuje obróbki wykańczającej zdefiniowanych powierzchni
przy pomocy G477-Geo (XY-płaszczyzna) lub G487-Geo (YZ-
płaszczyzna). Cykl frezuje od zewnątrz do wewnątrz. Ruch wcięcia
następuje poza materiałem.
Przebieg cyklu
1 Pozycja startu (X, Y, Z, C) jest pozycją przed cyklem
2 Oblicza kolejność skrawania (wcięcie na płaszczyznie
frezowania, wcięcie na głębokość frezowania) i pozycje
wrzeciona
3 Wrzeciono obraca się na pozycję wyjściową, frez dosuwa się na
odstęp bezpieczeństwa i wcina na pierwszą głębokość
frezowania
4 Frezuje płaszczyznę
5 Podnosi o odstęp bezpieczeństwa, powtórnie dosuwa i wcina na
następną głębokość frezowania
6 Powtarza 4...5, aż cała powierzchnia zostanie wyfrezowana
7 Narzędzie odsuwa się odpowiednio do "płaszczyzny powrotu J";
wrzeciono przechodzi się na następną pozycję, frez dosuwa się
na odstęp bezpieczeństwa i wcina się na pierwszej płaszczyźnie
frezowania
8 Powtarza 4...7, aż wszystkie powierzchnie wieloboku zostaną
wyfrezowane
9 Odsuwa się od materiału odpowiednio do "płaszczyzny powrotu J"
Parametry
NS
Numer wiersza – referencja do opisu konturu
H Kierunek ruchu freza w odniesieniu do obróbki powierzchni
nośnych (standard: 0)
„ H=0: przeciwbieżnie
„ H=1: współbieżnie
P (Maksymalna) głębokość frezowania (wcięcie na
płaszczyźnie frezowania)
U (Minimalny) współczynnik nałożenia. Określa nakładanie się
na siebie torów frezowania (standard: 0,5)
Nałożenie = U*średnica freza
V Współczynnik przepełnienia. Definiuje rozmiar, na który frez
ma wystawać poza promień zewnętrzny (standard: 0,5).
Przepełnienie = U*średnica freza
F Posuw wcięcia w materiał dla wcięcia na głębokość (standard:
aktywny posuw)
