1.7 DIN PLUS: p
łaszczyzny obróbki
1.7 DIN PLUS: płaszczyzny obróbki
Należy określić płaszczyznę obróbki, jeśli dokonuje się obróbki
wierceniem lub frezowaniem przy pomocy osi Y.
Bez zaprogramowania płaszczyzny obróbki CNC PILOT zakłada
obróbkę toczeniem lub obróbkę frezowaniem przy pomocy osi C (G18
XZ-płaszczyzna).
Od wersji software 625 952-05: na końcu programu obróbki (M30,
M99) płaszczyzna obróbki zostaje zresetowana ponownie na G18.

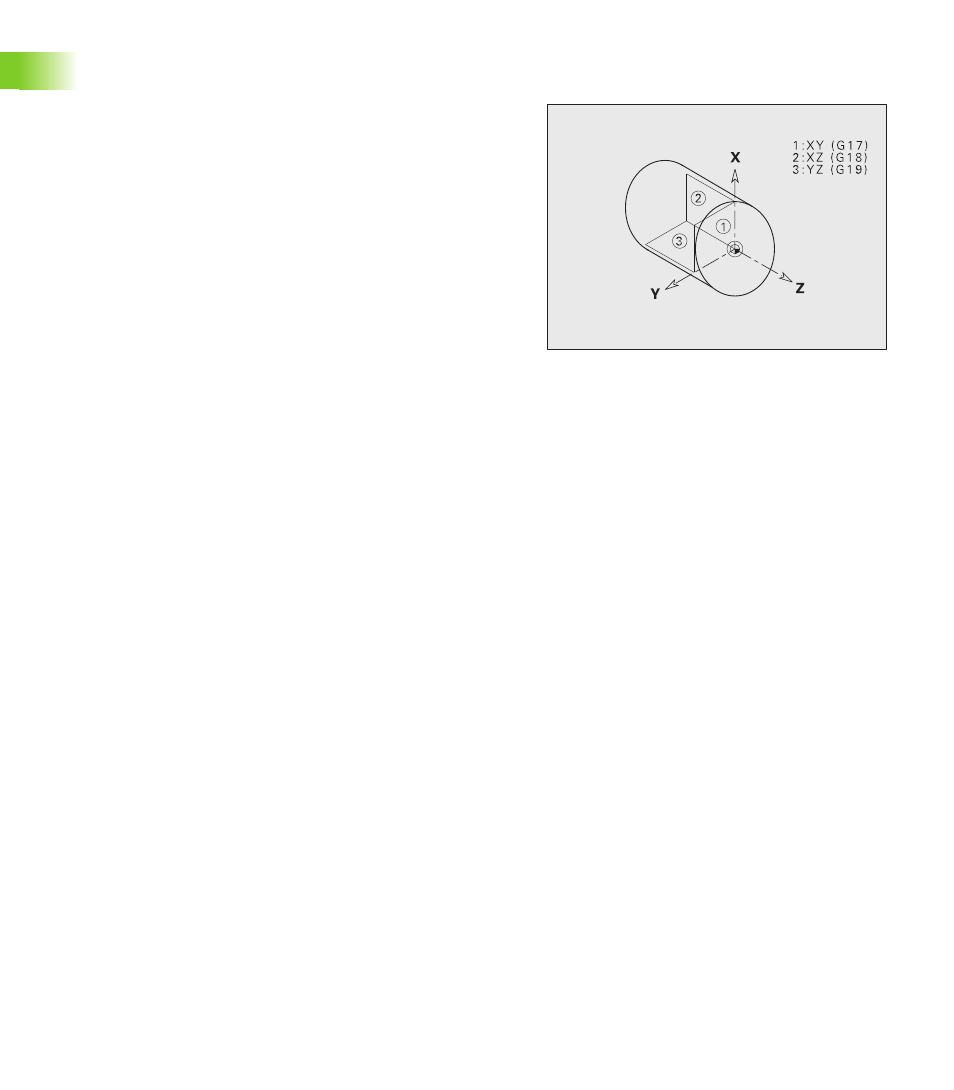

G17 XY-płaszczyzna (strona czołowa lub tylna)
Obróbka w przypadku cykli frezowania następuje na płaszczyźnie XY
a wcięcie w materiał w cyklach frezowania i wiercenia w kierunku Z.
G18 XZ-płaszczyzna (obróbka toczeniem)
Na płaszczyźnie XZ zostaje przeprowadzona "normalna obróbka
toczeniem" oraz obróbka wierceniem i frezowaniem przy pomocy
osi C.
G19 YZ-płaszczyzna (widok z góry/powierzchnia boczna)
Obróbka w przypadku cykli frezowania następuje na płaszczyźnie YZ
a wcięcie w materiał cyklach frezowania i wiercenia w kierunku osi X.
