32
1.6 DIN PLUS: kontury na p
łaszczy
źnie YZ
1.6 DIN PLUS: kontury na
płaszczyźnie YZ
Punkt startu konturu G180-Geo
G180 definiuje punkt początkowy konturu na płaszczyźnie YZ.

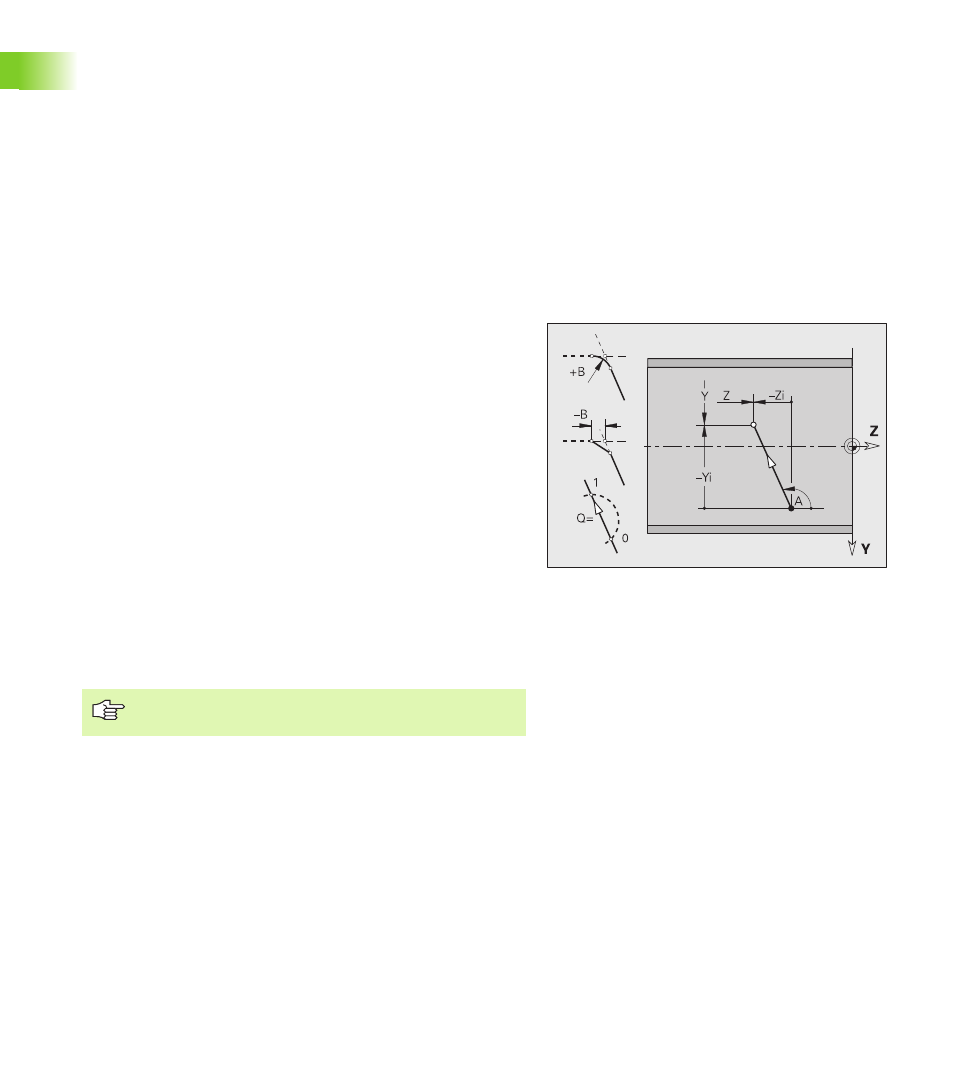

Element liniowy G181-Geo
G181 definiuje element liniowy na konturze płaszczyzny YZ.
Parametry
Y
Punkt początkowy konturu
Z Punkt początkowy konturu
Parametry
Y
Punkt końcowy
Z Punkt końcowy
A Kąt do dodatniej osi Z
B Fazka/zaokrąglenie. Definiuje przejście do następnego
elementu konturu. Proszę zaprogramować teoretyczny punkt
końcowy, jeśli wykorzystujemy fazkę/zaokrąglenie.
„ brak wpisu: przejście tangencjalne
„ B=0: nie tangencjalne przejście
„ B>0: promień zaokrąglenia
„ B<0: szerokość fazki
Q Punkt przecięcia. Punkt końcowy, jeśli odcinek przecina łuk
kołowy (standard: 0):
„ Q=0: bliski punkt przecięcia
„ Q=1: oddalony punkt przecięcia
Programowanie Y, Z: absolutnie, przyrostowo,
samozachowawczo lub „?“
