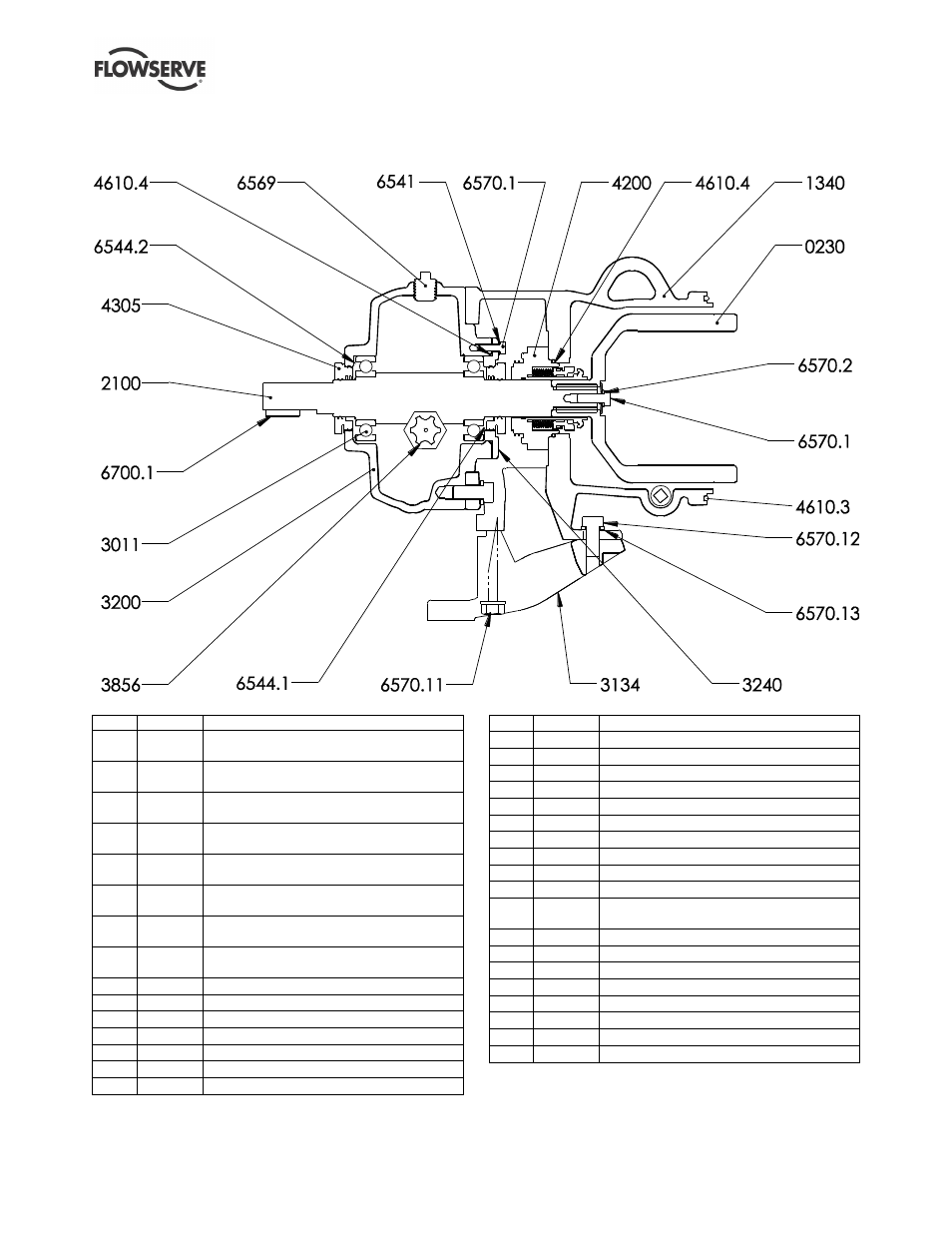

8.2 Rysunek przekrojowy
– korpus łożyskowy ze sprzęgłem dystansowym
(opcjonalne pomocnicze uszczelnienie obudowy pokazane)
Lp.
Nr ref
Opis
N/A
46.10.1
O-ring Viton, -270, dla 8 in. pierścienia
obudowy
N/A
4610.2
O-ring Viton, -276, dla 10 in. pierścienia
obudowy
N/A
3830.1
Pierścień obudowy dla pomp 8 in. ze
sprzęgłem dystansowym
N/A
3830.2
Pierścień obudowy dla pomp 10 in. ze
sprzęgłem dystansowym
N/A
6570.1
Śruba zabezpieczająca zewnętrznego
magnesu 5/16 in.-18x1 in.
N/A
6570.2
Podkładka zewnętrznego magnesu, 5/16 in.
ID x 1-1/4 in. OD
232
0230
Zespół magnesu, zewnętrzny korpus
łożyskowy, sprzęgło dystansowe
N/A
4610.3
O-ring Viton, -263 (tylko dla uszczelnionego
łącznika)
N/A
6570.3
Śruba 5/8 – 11x1.5 in., 18-8 SS
N/A
6570.4
Podkładka zabezpieczająca, 5/8 - 11, 18-8 SS
19
1340
Łącznik, sprzęgło dystansowe, seria B/C
N/A
6570.5
Śruba ½ - 13 x 1.25 in., 18-8 SS
N/A
6570.6
Podkładka zabezpieczająca ½, 18-8 SS
N/A
4200
Uszczelnienie mechaniczne firmy Flowserve
N/A
6570.7
Wkręt maszynowy, 10 0- 24x1.25 in., 18-8 SS
N/A
6570.8
#10 Podkładka zabezpieczająca, 18-8 SS
37
4305
Uszczelniacz łożyska, TFE
N/A
6541
Podkładka zabezpieczająca
N/A
6570.9
Śruba, ¼ - 20 x ¾ in., 18-8 SS
N/A
6570.10
Podkładka zabezpieczająca, 18-8 SS
N/A
3240
Pokrywa łożyskowa
N/A
4610.4
O-ring Buna-N-151, dla pokrywy łożyskowej
12
2100
Wał, sprzęgło dystansowe, 304 SS
18
3011
Łożysko, 6208 kulkowe z głębokim rowkiem
N/A
6544.1
Pierścień ustalający, Smalley # VH-318
N/A
6544.2
Sprężyna, Smalley #SSB-315
N/A
3200
Korpus łożyskowy dla sprzęgła
dystansowego (Grupa 2)
N/A
6569
Korek rurowy ½ in., 304 SS
N/A
3856
Szkiełko wskaźnikowe, 1 in. NPT, mosiądz
N/A
6700
Wypust, ¼ in. x ¼ in. x 1.5 in. stal
N/A
6700.1
Wypust, 3/16 in. x 3/16 in. x 1.5 in. stal
N/A
3134
Łapa wsporcza
N/A
6570.11
Śruba, ½ - 13 x 3.50, 18-8 SS (Grupa 2)
N/A
6570.12
Śruba ½ -13 x 1.25, 18-8 SS (Grupa 2)
N/A
6570.13
Podkładka zabezpieczająca, ½, 18-8 SS
