6.6.2.2 Demontaż części pompującej – w
warsztacie
a)
Zdemontować wszystkie wkręty [6570.1]
kołnierzy i łap korpusu [1100].
b) Położyć kawałek kartonu lub ręcznik papierowy
na warsztacie dla zabezpieczenie elementu
plastykowego kołnierza ssawnego.
c) Położyć cześć pompującą kołnierzem ssawnym
do dołu na warsztacie.
d) Poluzować i zdemontować śrub z łbami
wpustowymi [6570.1]
na pierścieniu obudowy
[3830] za pomocą klucza.
e) Wzrokowo sprawdzić pierścień obudowy [3830].
Jeśli jest on luźny to można wyciągnąć wszystkie
śruby i przejść do kolejnego kroku. Jednakże
jeśli pompa pozostawała w eksploatacji przez
dłuższy okres zwykle pierścień obudowy [3830]
jest zakleszczony w korpusie [1100]. W takim
wypadku należy skorzystać z następującej
procedury:
f) Wstawić dwie śruby które właśnie zostały
wymontowane do otworów na śruby ściągowe w
pierścieniu obudowy [3830] i równomiernie jest
wkręcać aż do uwolnienia pierścienia.
Zdemontować pozostałe wkręty [6570.1].
g) Lekko obrócić pierścień obudowy [3830] i
równomiernie dokręcać śruby dla uwolnienia
pierścienia. Zdemontować pozostałe wkręty
[6570.1].
h) Delikatnie obrócić pierścień obudowy dla
ułatwienia jego złapania.
i) Unieść pierścień obudowy [3830] palcami
jednocześnie wciskając do dołu osłonę obudowy
[3500] za pomocą kciuków.
j) Unieść prosto do góry osłonę obudowy [3500] z
koła wirnikowego [2200].
k) Ostrożnie unieść i wymontować koło wirnikowe
[2200] z korpusu [1100].
6.7 Kontrola części
Używane części muszą zostać
poddane inspekcji prze d ponownym montażem, dla
uzyskania pewności, że później pompa będzie
pracowała prawidłowo. W szczególności konieczna
jest diagnostyka usterki dla zapewnienia
niezawodności pracy pompy i całej instalacji.
W razie potrzeby należy wymienić części zgodnie z
procedurami podanymi w rozdziale dotyczącym napraw
w tej instrukcji.
Dokładnie oczyścić i skontrolować
wszystkie wewnętrzne elementy.
6.7.1 Wykładzina korpusu
Sprawdzić wykładzinę korpusu [1100] odnośnie
oznak wytarcia, wżerów lub odklejenia laminacji.
Wymiana korpusu [1100] jest konieczna w wypadku,
jeśli wykładzina jest naruszona (uszkodzona).
Mniejsze zadrapania lub nacięcia o głębokośc
mniejszej niż 0.1 mm (0.040 in.) są akceptowalne.
6.7.2
Węgliki krzemu (SiC)
Podczas sprawdzania elementów wewnętrznych pompy
należy skontrolować wszystkie elementy wykonane z
węglików krzemu (SiC) odnośnie oznak wytarcia,
wżerów i zadrapań. Mniejsze zadrapania o długości
mniejszej niż 0.5 mm (0.020 in.) są akceptowalne.
6.7.3 Puszka obudowy
Użyć latarki by sprawdzić stan wnętrza puszki obudowy
[3500]0, wał [2100] i pierścieni [1500.2].
6.7.4 Uszczelka, O-ring
Po demontażu usunąć i wymienić.
6.7.5 Wirnik
Panewki [3300, 3300.1],
zawór regulacyjny siły osiowej
[[3300.2] i pierścienie [3041.1, 3043] mogą być
wymienione w przypadku uszkodz
eń. Patrz Rozdział
6.10 – instrukcje napraw.
6.7.6
Zewnętrzny magnes
Wytrzeć ścierką wnętrze zespołu zewnętrznego
magnesu [0230] usuwając wszystkie obce cząstki.
6.8 Naprawa korpusu
6.8.1
Pierścień cierny korpusu – demontaż
a) Wstawi ć śrubokręt z płaska końcówką do wrębu
korpusu [1100] naprzeciw spoiny i wycisnąć
pierścień ustalający.
b) Unieść tulejką oporową [3041.2] palcami.
Poluzować pierścień ustalający [6810.1].
c) Z demontować wpust(y) ustalający(e) [6810.4].

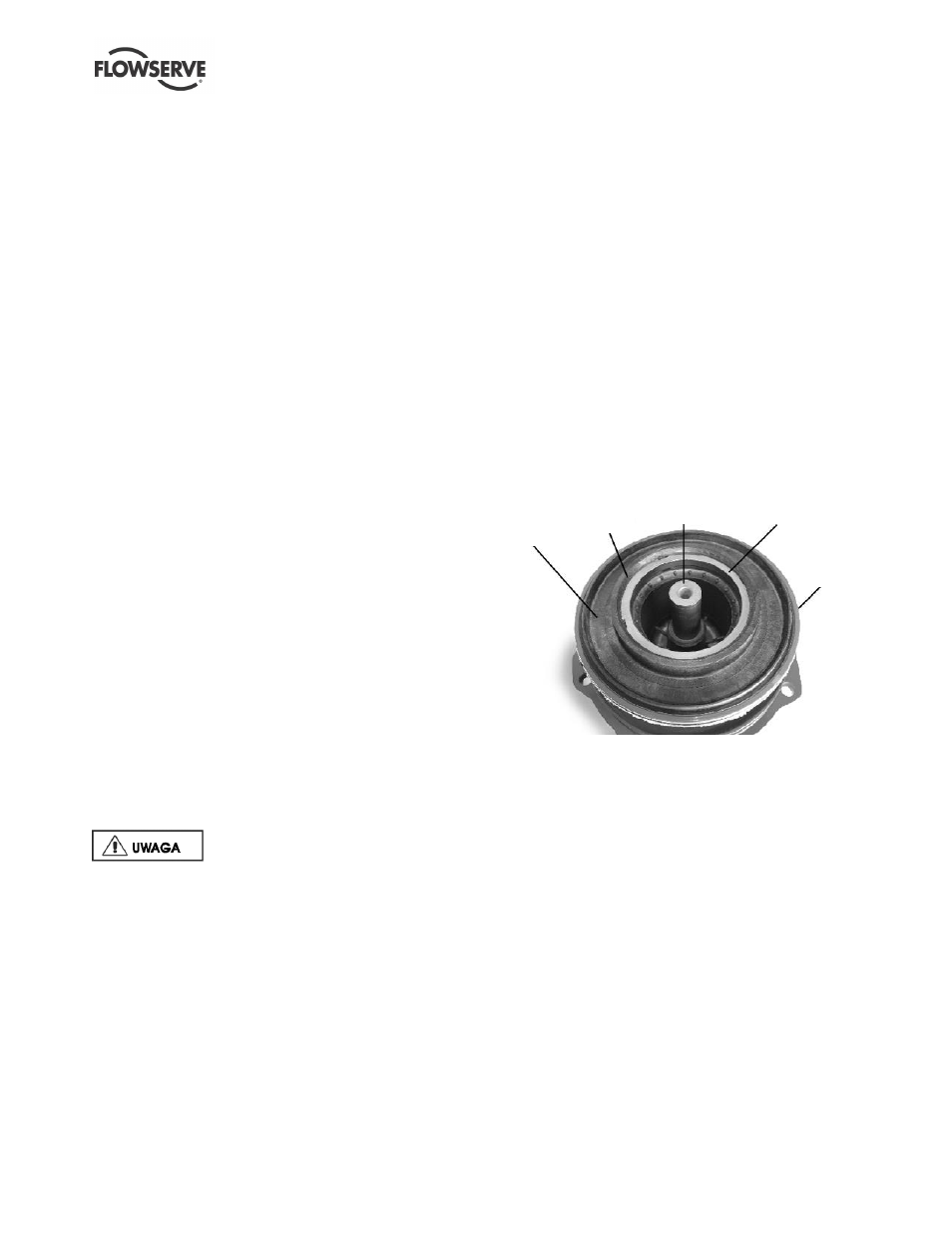

Obudowa
Pierścień
ustalający Wał pompy
Pierścień cierny –
tylny stacjonarny
Uszczelka,
O-ring
