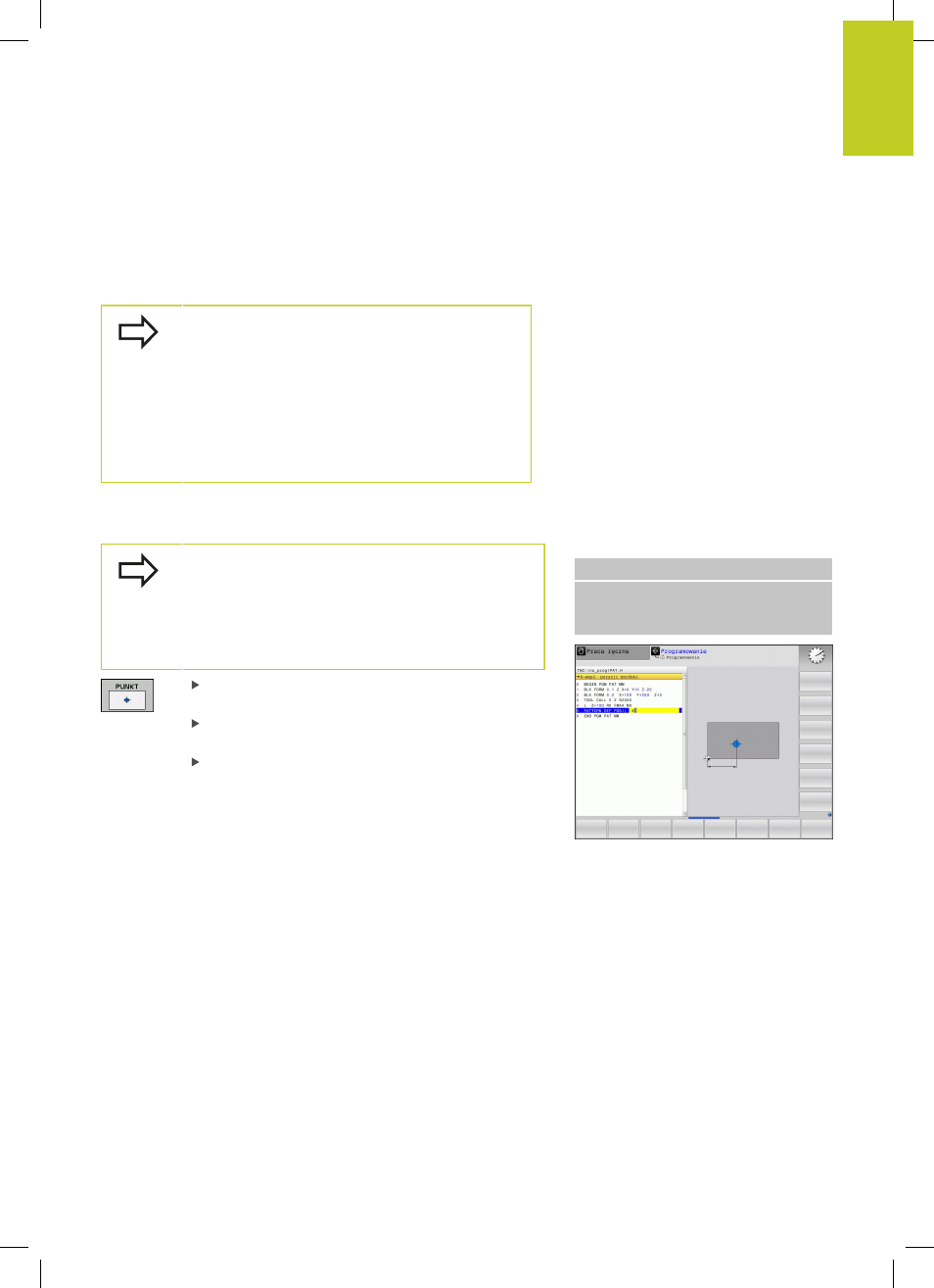

Definicja wzorca PATTERN DEF 2.3
2
TNC 320 | Podręcznik obsługi dlaużytkownika programowanie cykli | 4/2014
53
Wykorzystywanie PATTERN DEF
Kiedy tylko zostanie wprowadzona definicja szablonu, można ją
wywołać poprzez funkcję CYCL CALL PAT . "Wywołanie cykli",
strona 46. TNC wykonuje wówczas ostatnio zdefiniowany cykl
obróbki na zdefiniowanych przez operatorach szablonach obróbki.
Wzorzec obróbki pozostaje tak długo aktywny, aż
zostanie zdefiniowany nowy, lub do wybrania przy
pomocy funkcji SEL PATTERN tabeli punktów.
Przy pomocy funkcji startu z dowolnego wiersza
można wybrać punkt, z którego można rozpoczynać
lub kontynuować obróbkę (patrz instrukcja
obsługi, rozdział Test programu oraz Przebieg
programu)patrz "Dowolne wejście do programu
(przebieg do wiersza)".
Definiowanie pojedyńczych pozycji obróbkowych
Można zapisać maksymalnie 9 pozycji obróbkowych,
zapis potwierdzić każdorazowo klawiszem ENT .
Jeśli powierzchnia obrabianego przedmiotu w Z
zostanie zdefiniowana nierówna 0, to ta wartość działa
dodatkowo do wartości powierzchni obrabianego
przedmiotu Q203, zdefiniowanej w cyklu obróbki.
X-współrzędna pozycji obróbki (absolutna):
zapisać współrzędną X
Y-współrzędna pozycji obróbki
(absolutna):
zapisać współrzędną Y
Współrzędna powierzchni obrabianego
przedmiotu (absolutna): zapisać współrzędną Z, z
której ma rozpocząć się obróbka
NC-wiersze
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y
+75 Z+0)
