92 3 Cykle sondy pomiarowej dla automatycznej kontroli obrabianego przedmiotu
3.2 Automatyczne ustalanie punktów odniesienia
PKT.ODN. NAROZE WEWN. (cykl sondy 415,
DIN/ISO: G415)
Cykl sondy pomiarowej 415 ustala punkt przecięcia dwóch prostych i
wyznacza ten punkt przecięcia jako punkt odniesienia. Do wyboru
TNC może zapisywać punkt środkowy także do tabeli punktów
zerowych lub tabeli preset.
1 TNC pozycjonuje sondę z posuwem szybkim (wartość z MP6150
lub MP6361) i przy pomocy logiki pozycjonowania (patrz
„Odpracowywanie cykli sondy pomiarowej” na stronie 26) do

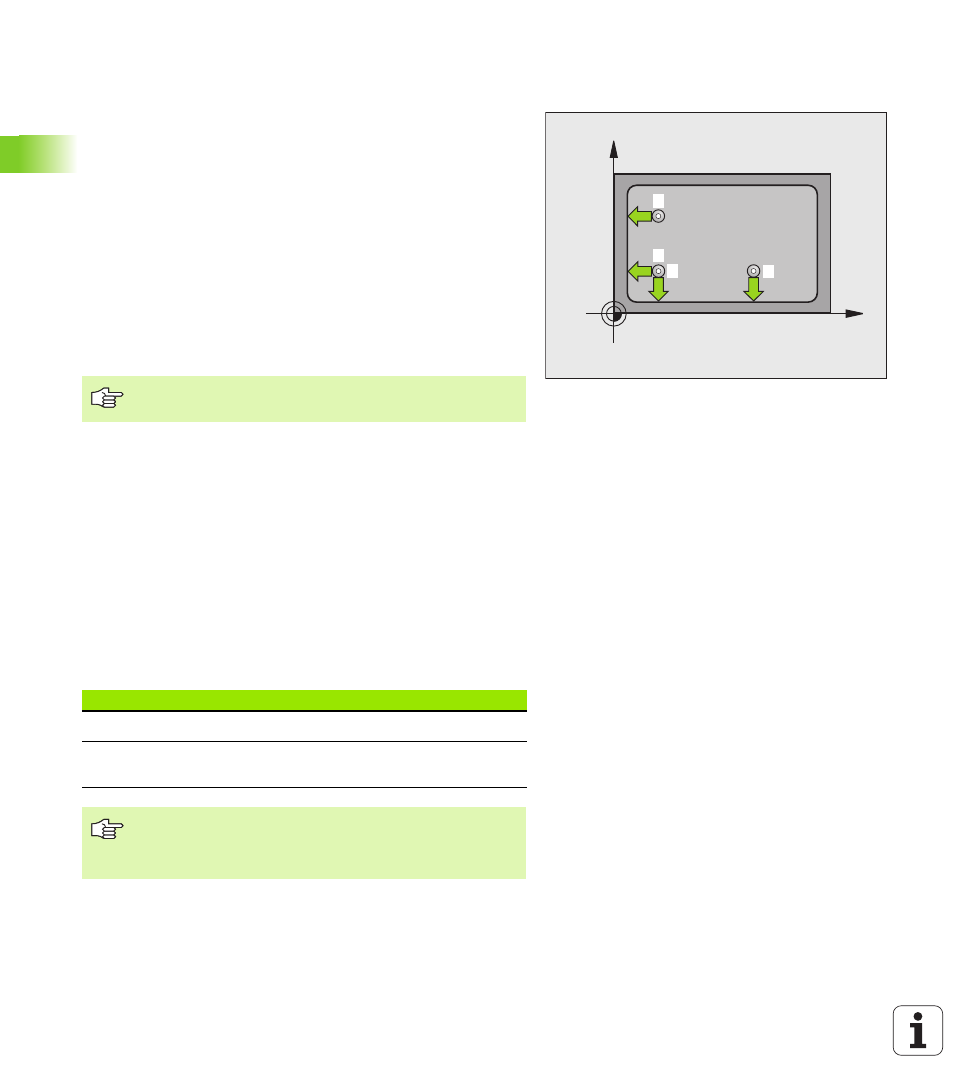

pierwszego punktu próbkowania 1 (patrz rysunek po prawej u
góry), zdefiniowanego w cyklu. TNC przesuwa przy tym sondę
pomiarową o odstęp bezpieczeństwa w kierunku przeciwnym do
kierunku przemieszczenia
2 Następnie sonda pomiarowa przemieszcza się na wprowadzoną
wysokość pomiaru i przeprowadza pierwszą operację próbkowania
z posuwem próbkowania (MP6120 lub MP6360). Kierunek
próbkowania wynika z numeru naroża
3 Następnie sonda pomiarowa przemieszcza się do następnego
punktu próbkowania 2 i wykonuje drugą operację próbkowania
4 TNC pozycjonuje sondę pomiarową do punktu próbkowania 3 a
następnie do punktu próbkowania 4 i przeprowadza tam trzecią i
czwartą operację próbkowania
5 Następnie TNC pozycjonuje sondę pomiarową z powrotem na
bezpieczną wysokość i przetwarza ustalony punkt odniesienia w
zależności od parametrów cyklu Q303 i Q305 (patrz „Obliczony
punkt odniesienia zapisać do pamięci” na stronie 69) i zapisuje do
pamięci współrzędne ustalonego naroża w poniżej
przedstawionych parametrach Q
6 Jeśli jest to wymagane, TNC ustala następnie w oddzielnym
zabiegu próbkowania jeszcze punkt bazowy na osi sondy
pomiarowej
X
Y
1 2
3
4
TNC mierzy pierwszą prostą zawsze w kierunku osi
pomocniczej osi obróbki.
Numer parametru Znaczenie
Q151 Wartość rzeczywista, naroże, oś główna
Q152 Wartość rzeczywista, naroże, oś
pomocnicza
Proszę uwzględnić przed programowaniem
Przed definicją cyklu operator musi zaprogramować
wywołanie narzędzia dla definicji osi sondy pomiarowej.
