POMPY DURCO MARK 3 ISO MONTOWANE W KORPUSIE POLSKI 26999986 04-14
Strona 46 z 56
flowserve.com
8.2 Konfiguracje korpusów samozasysających i wirników wpuszczanych
montowanych osiowo

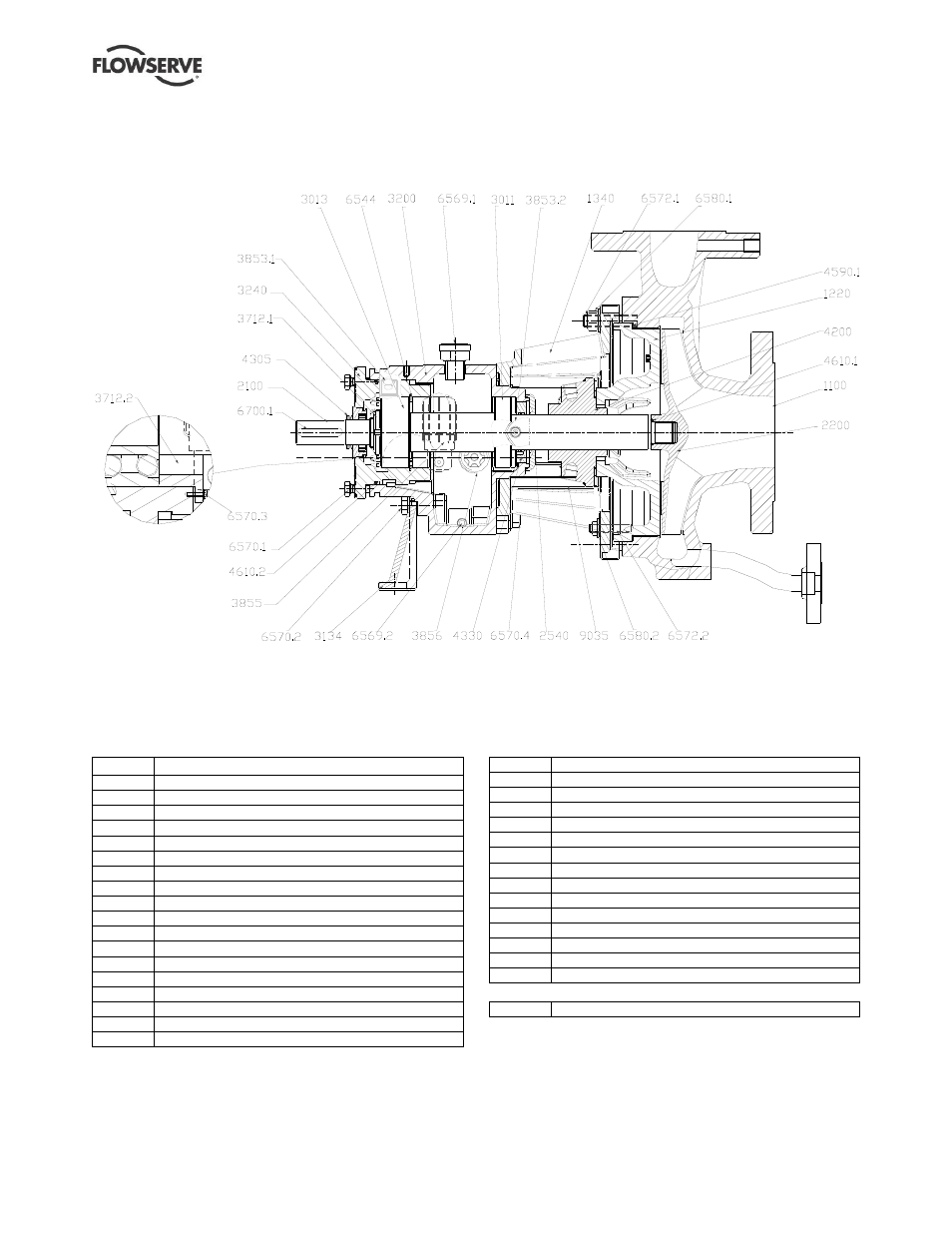

8.2.1 Rysunek przekrojowy w przypadku korpusu montowanego osiowo
OIL LEVEL
8.2.2 Wykaz części korpusu montowanego
osiowo
Poz. Opis
1100 Korpus
1220 Pokrywa
1340 Złącze
2100 Wał
2200 Wirnik
2540 Odrzutnik (cieczy)
3011 Promieniowe łożysko kulkowe
3013 Oporowe łożysko kulkowe
3134 Stopa wsporcza
3200 Obudowa łożyska
3240 Koszyk łożyska
3712.1 Przeciwnakrętka łożyska
3712.2 Przeciwnakrętka łożyska
3855 Olejarka stało poziomowa
3856 Wziernik oleju
4200 Uszczelnienie mechaniczne
4305 Pierścień uszczelniający wału
4330 Pierścień labiryntowy
4590 Uszczelka
4610.1 Pierścień uszczelniający typu O-ring
4610.2 Pierścień uszczelniający typu O-ring
6544 Pierścień sprężynujący zabezpieczający
6569.1 Korek (wlewu)
6569.2 Korek (magnetyczny)
6570.1 Wkręt
6570.2 Wkręt
6570.3 Wkręt
6570.4 Wkręt
6572.2 Sworzeń
6580.1 Nakrętka
6580.2 Nakrętka
6700.1 Wpust
9035 Osłona
Pozycje nie znajdujące się na rysunku
2400 Tuleja *
* opcja standardowa
Rysunek zaczerpnięty z C128/002
