HEIDENHAIN TNC 320
377
12.8 Okre
ś
lenie punktu odniesienia przy pomocy uk
ładu 3D
12.8 Określenie punktu odniesienia
przy pomocy układu 3D
Przegląd
Funkcje dla wyznaczenia punktu bazowego na ustawionym
przedmiocie zostają wybierane przy pomocy następujących softkey:

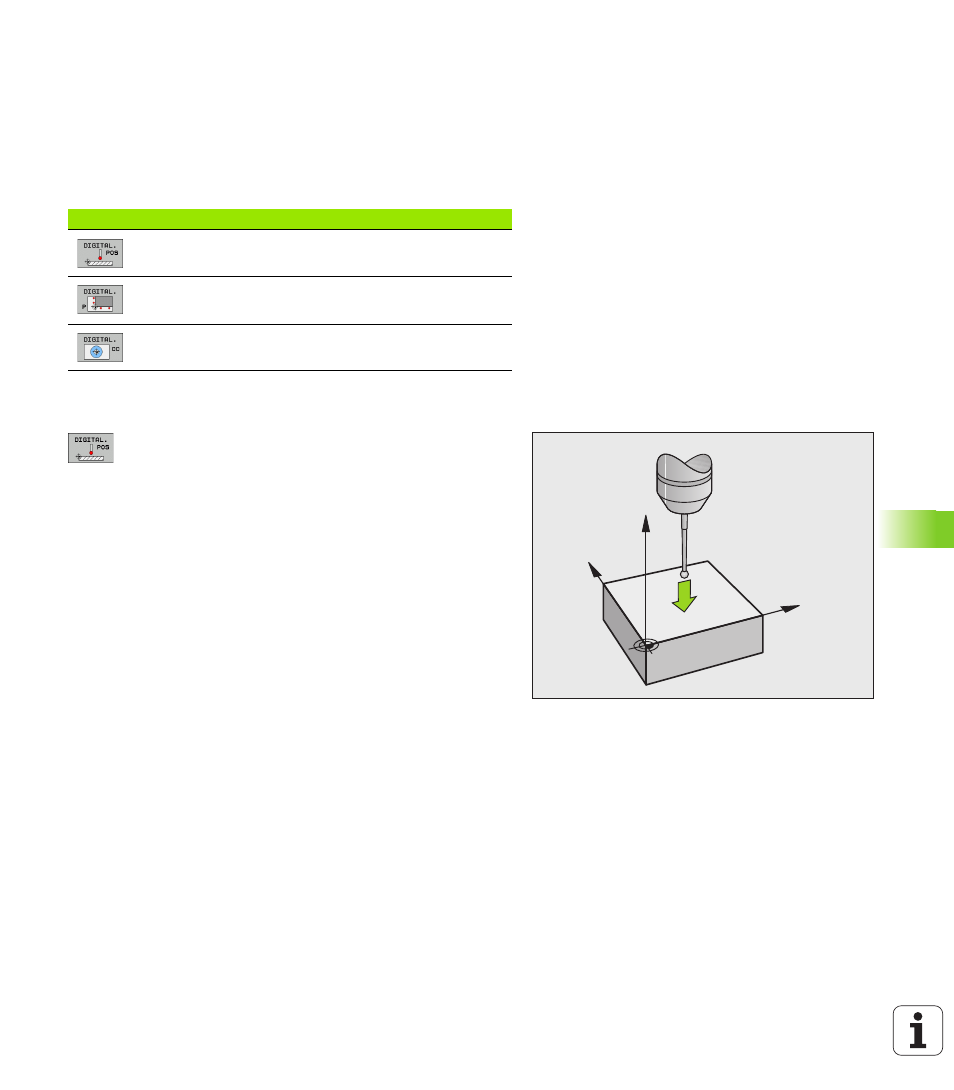

Wyznaczanie punktu bazowego w dowolnej osi
U
Wybór funkcji próbkowania: nacisnąć softkey
PROBKOWANIE POS
U
Pozycjonować sondę pomiarową w pobliżu punktu
próbkowania
U
Wybrać kierunek próbkowania i jednocześnie oś, dla
której zostaje wyznaczony punkt bazowy, np. Z w
kierunku Z – próbkowanie: wybrać z softkey
U
Próbkowanie: nacisnąć zewnętrzny klawisz START
U
Punkt odniesienia: zapisać współrzędną zadaną, z
softkey NASTAWIĆ PUNKT BAZOWY przejąć, patrz
„Zapis wartości pomiaru z cykli sondy pomiarowej do
tabeli punktów zerowych”, strona 370
U
Zakończyć funkcję próbkowania: softkey END
nacisnąć
Softkey
Funkcja
Strona
Wyznaczanie punktu bazowego w
dowolnej osi
Wyznaczenie naroża jako punktu
bazowego
Wyznaczenie środka koła jako
punktu bazowego
Y
X
Z
