12.5 Wykorzystać układ
pomiarowy 3D
Przegląd

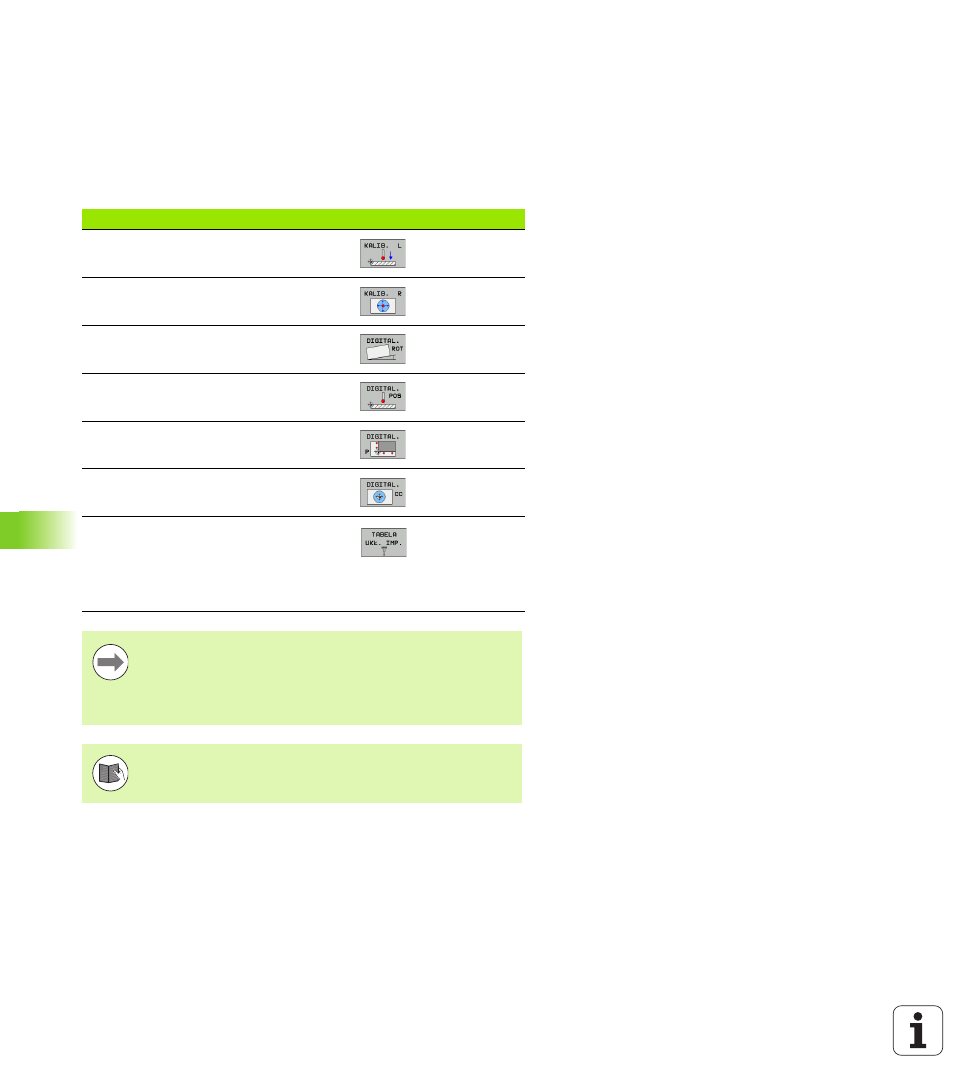

W trybie pracy Obsługa ręczna znajdują się do dyspozycji następujące
cykle sondy pomiarowej:
Funkcja
Softkey
Strona
Kalibrowanie użytecznej długości
Kalibrowanie użytecznego promienia
Ustalenie obrotu podstawowego
poprzez prostą
Wyznaczenie punktu odniesienia
(bazy) w wybieralnej osi
Wyznaczenie naroża jako punktu
bazowego
Wyznaczenie środka koła jako punktu
bazowego
Administrowanie danymi sondy
pomiarowej
Patrz
Instrukcja
obsługi dla
operatora
Cykle
Przy wykonaniu cykli sondy pomiarowej nie mogą być
aktywnymi cykle dla przekształcania współrzędnych (cykl
7 PUNKT ZEROWY, cykl 8 ODBICIE LUSTRZANE, cykl
10 OBROT, cykl 11 i 26 WSPOŁCZYNNIK SKALOWANIA
i cykl 19 PŁASZCZYZNA OBROBKI).
Dalsze informacje na temat tabeli układu pomiarowego
znajdują się w instrukcji obsługi Programowanie cykli.
