84 II Informacja techniczna
II.1 Mont
aż
i pod
łą
czenie do inst
alacji elektrycznej
Podłączenie przyrządów pomiarowych
ND 780 pracuje z HEIDENHAIN enkoderami liniowymi i obrotowymi o
sinusoidalnych sygnałach wyjściowych (11µA
SS
lub 1 V
SS
).
Przyłączenia przyrządów pomiarowych na tylnej stronie obudowy są
oznaczone z X1, X2, i X3.
I Kable łączeniowe mogą mieć długość do 30 m (100 ft.).

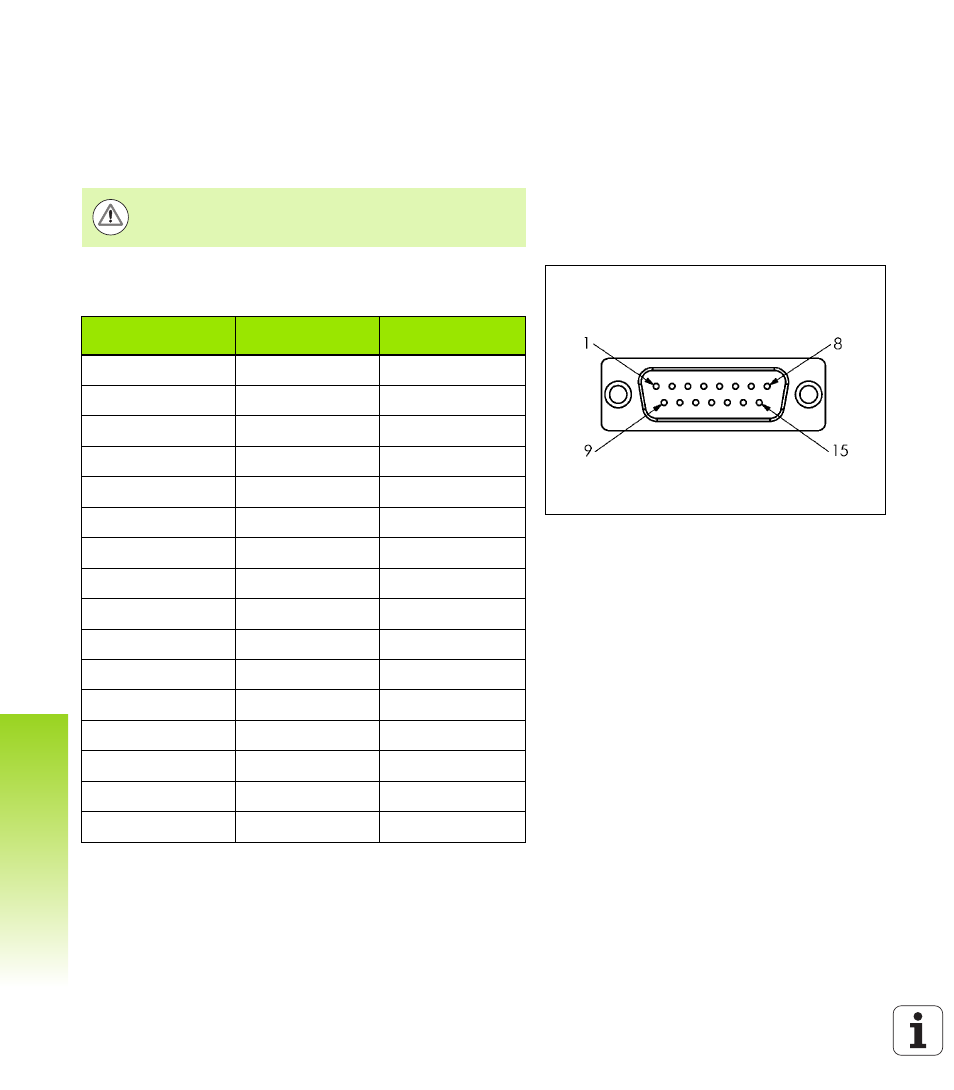

Obłożenie pinów wejść przyrządów pomiarowych
Dokonywanie połączeń i rozłączeń wtykowych tylko przy
wyłączonym urządzeniu!
Sub-D-wtyczka 15-
biegunowa
Sygnał wejściowy
11 µA
SS
Sygnał wejściowy
1 V
SS
1 AC 5 V AC 5 V
2 0 V 0 V
3 I
1
+ A +
4 I
1
- A-
5 / /
6 I
2
+ B +
7 I
2
- B-
8 / /
9 / AC 5 V sensor
10 I
0
+ R+
11 / 0 V sensor
12 I
0
- R-
13 Ekran wewnętrzny /
14 / /
15 / /
Korpus Osłona zewnętrzna
