20 I Instrukcja dla operatora
I.2 Obs
ługia ND 780
I.2 Obsługia ND 780

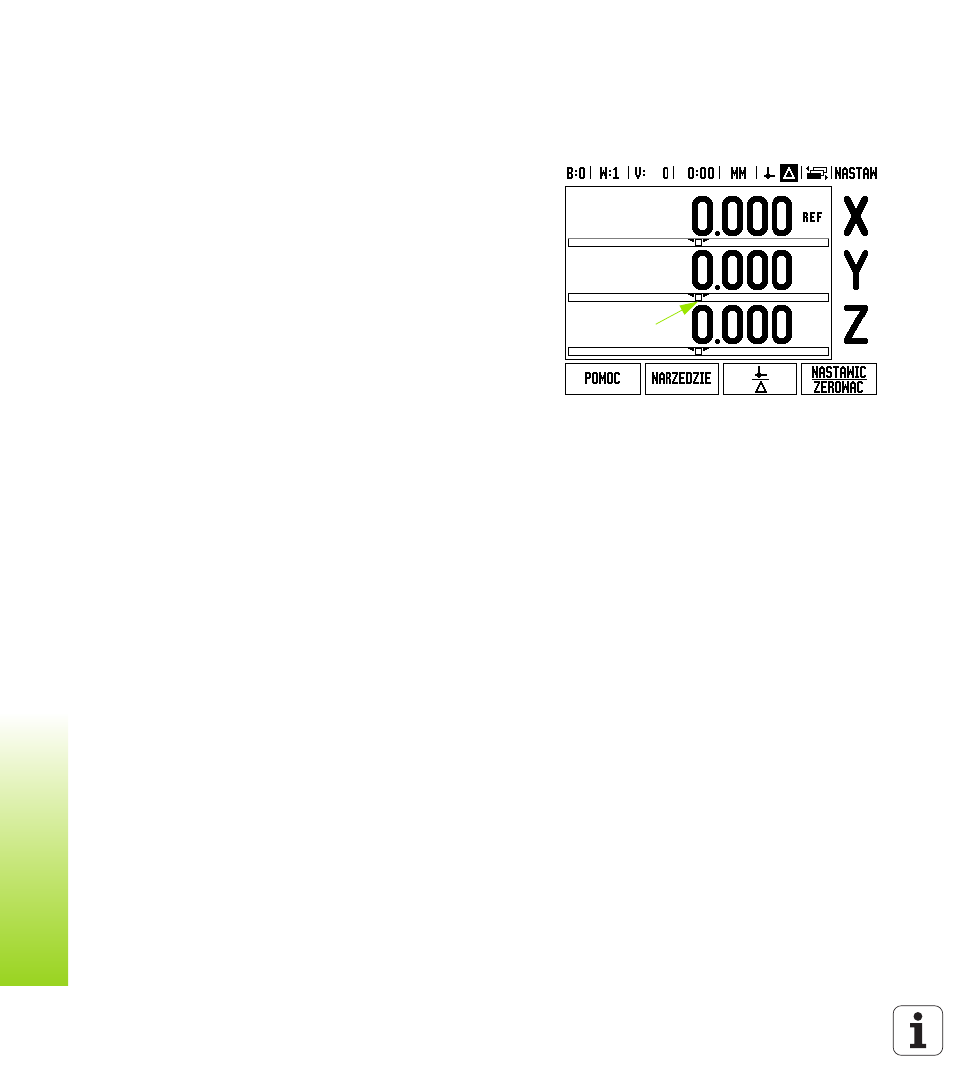

Rozplanowanie ekranu
Symbole paska stanu:
Wyświetlacz położenia ND 780 oddaje do dyspozycji specyficzne w
użyciu funkcje, które pozwalają na uzyskanie maksymalnej
produktywności na obsługiwanych manualnie obrabiarkach.
 Pasek stanu – w pasku stanu zostaje wyświetlany aktualny punkt
odniesienia, narzędzie, posuw, czas stopera, jednostka miary,
dystans do pokonania (przyrostowo) lub wartość rzeczywista
(absolutna), indykator stron i aktywna aktualnie opcja funkcji
Ustawić/zerować. Jak nastawia się parametry paska statusu,
opisano w rozdziale „Menu NASTAWIENIE OBROBKI”.
 Zakres wskazania – tu zostają wyświetlane aktualne wartości
położenia osi. Maski wprowadzenia, pola, okna z instrukcjami dla
operatora, komunikaty o błędach i informacje zostają również
wyświetlane.
 Oznaczenia osi – zostaje wyświetlona oś przyporządkowana do
odpowiedniego klawisza osiowego.
 Wskazanie znaczników referencyjnych – wskazanie znaczników
referencyjnych pokazuje aktualny stan znaczników referencyjnych.
 Softkeys – softkeys opisują różne funkcje frezowania lub toczenia.
1 Punkt bazowy
2 Narzędz.
3 Posuw
4 Stoper
5 Jednostka miary
6 Wartość rzeczywista
7 Dystans do pokonania
8 Wskazanie strony
9 Nastawić/zerować
10 Oznaczenie osi
11 Wskazanie znacznika referencyjnego
12 Softkeys
13 Zakres wskazania
14 Graficzne wspomaganie pozycjonowania (tylko w trybie dystans
do pokonania)
10
11
4 5 1 6 7 88 2 1
12
13
14
3 9
