HEIDENHAIN ND 780 - Instrukcja (Strona 24)

24 I Instrukcja dla operatora
I.2 Obs
ługia ND 780
ND 780 włączyć

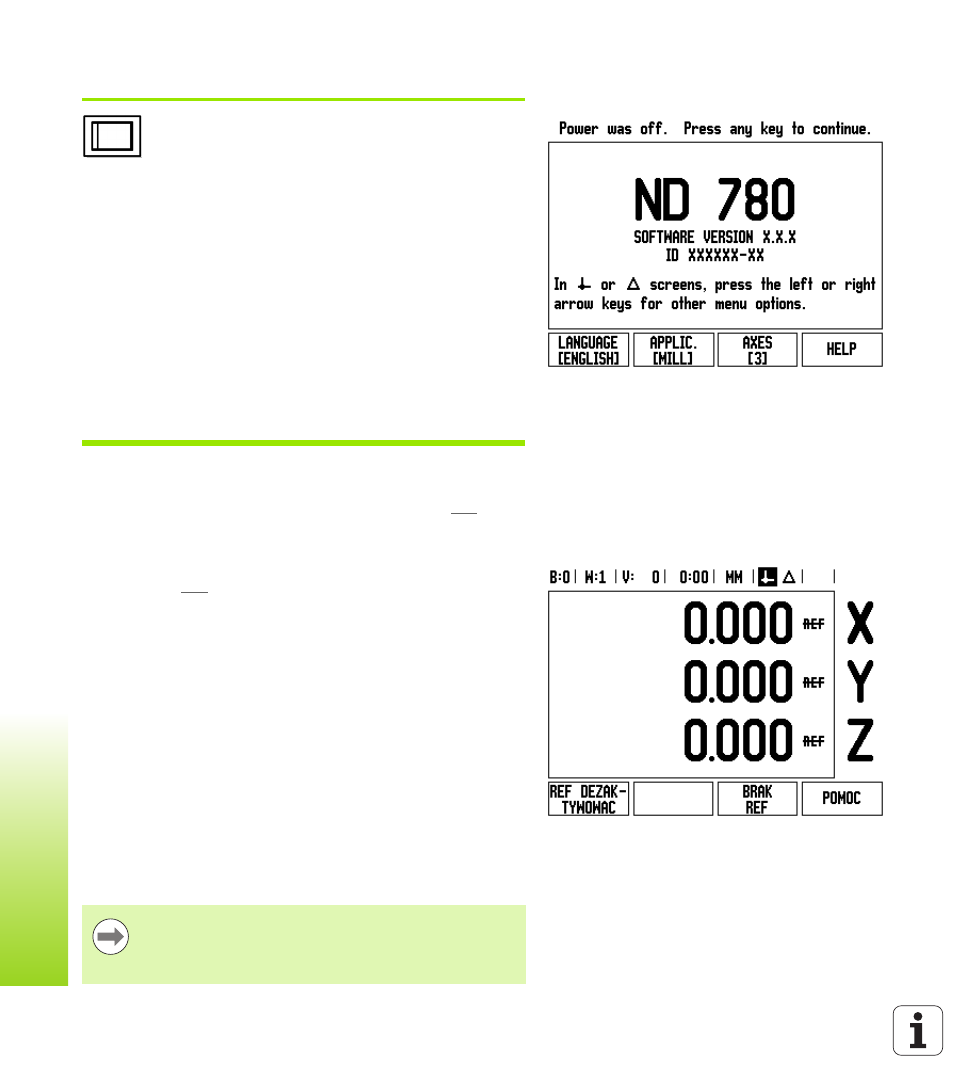

Proszę włączyć urządzenie przyciskiem na tylnej
stronie urządzenia. Pojawia się pierwszy ekran
(patrz ilustracje z prawej). Ten ekran pojawia się tylko
przy pierwszym włączeniu po dostawie. Następujące
kroki zostały ewentualnie już wykonane przy
instalowaniu oprogramowania.
 Przy pomocy softkey JEZYK wybieramy żądany
język dialogowy.
 Można wybrać następnie albo aplikację
FREZOWANIE lub TOCZENIE . Przy pomocy
softkey APLIKACJA [FREZOWANIE/TOCZENIE]
przełączamy pomiędzy obydwoma trybami.
 Następnie wybieramy liczbę osi. Kiedy zakończymy
to wpis, naciskamy klawisz ENTER.
Operator może zmienić później aplikację w menu
NASTAWIENIE SYSTEMU pod NASTAWIENIE
APLIKACJI.
ND 780 jest gotowe dla dokonywania dalszych koniecznych
nastawień. Znajduje się ono teraz w trybie wartości rzeczywistej (tryb
absolutny). Za każdą aktywną osią pojawia się migający “ REF ” . W
poniższym rozdziale „analiza znaczników referencyjnych“ opisany jest
sposób nastawienia tej funkcji.
Analiza znaczników referencyjnych
Przy pomocy “
REF ” -automatyki ND 780 ustala automatycznie
ponownie przyporządkowanie pomiędzy pozycjami suportu i
wyświetlanymi wartościami, określonymi przez operatora przed
wyłączeniem.
Jeśli enkoder posiada znaczniki referencyjne, to miga wskazanie REF.
Kiedy tylko znaczniki referencyjne zostaną przejechane, wskazanie
REF przestaje migać.
Praca bez wykorzystywania znaczników referencyjnych
Można pracować z ND 780 bez uprzedniego przejeżdżania
znaczników referencyjnych. Proszę nacisnąć softkey BRAK REF, jeśli
nie chcemy przejeżdżać znaczników referencyjnych i zamierzamy
pracować dalej.
Można dokonać przejechania znaczników referencyjnych nieco
później, jeśli chcemy później zdefiniować punkty bazowe, odtwarzalne
ponownie po przerwie w zasilaniu. Proszę nacisnąć softkey REF
ZWOLNIC, jeśli chcemy aktywować analizę znaczników
referencyjnych.
Jeśli enkoder nie posiada znaczników referencyjnych, to
wskazanie REF nie pojawia się na ekranie i wszystkie
ustalone punkty odniesienia zostają zatracone po
wyłączeniu wyświetlacza pozycji.
