I.3 Funkcje dla obróbki frezowaniem
Softkey FREZOWANIE ŁUKU
Konieczne dane:
 Płaszczyzna: oś, na której przemieszcza się narzędzia
 Punkt środkowy: proszę zapisać współrzędne punktu środkowego
łuku kołowego.
 Punkt początkowy: początek łuku kołowego.
 Punkt końcowy: koniec łuku kołowego.
 Krok: (opcjonalny) odstęp, o który przemieszcza się narzędzie
pomiędzy każdym krokiem.

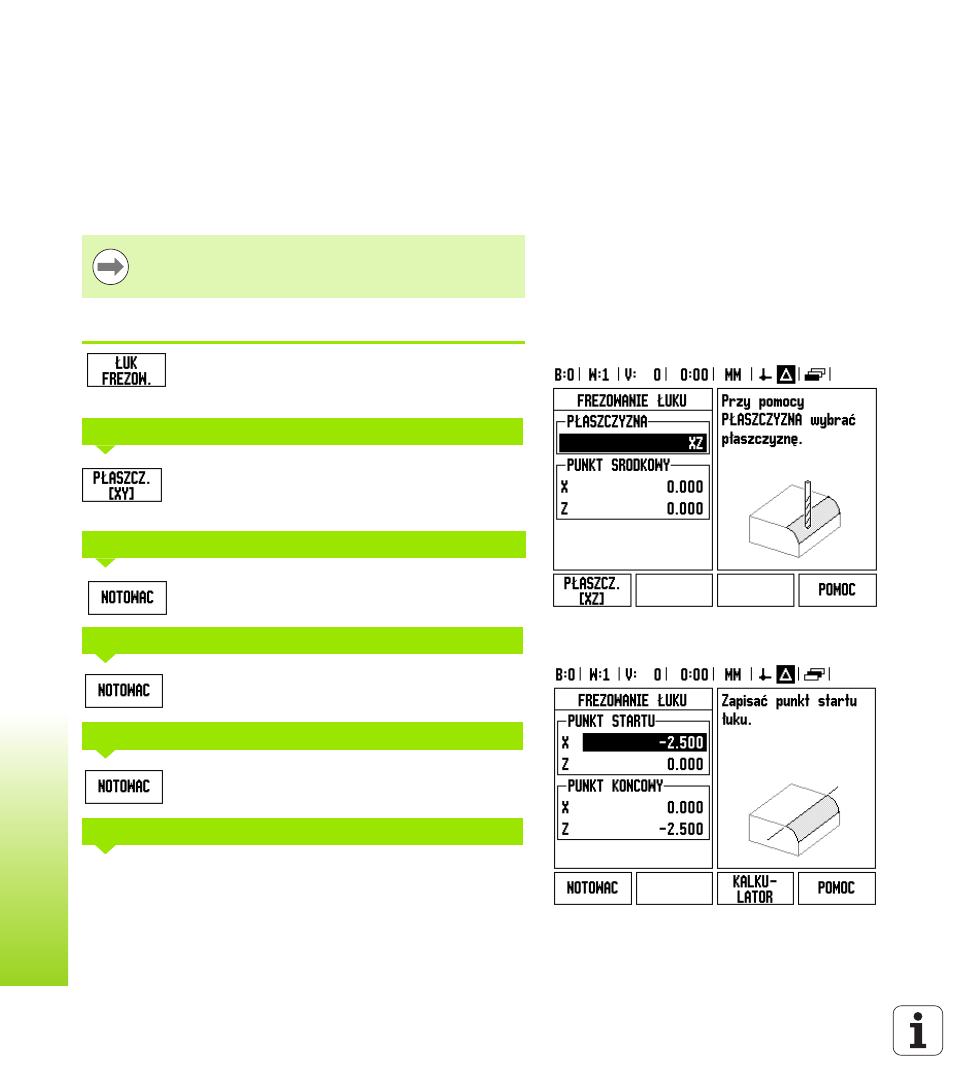

1. etap: wprowadzenie danych
Softkey FREZOWANIE ŁUKU KOŁOWEGO
nacisnąć, aby otworzyć maskę wprowadzenia i
zapisać dane.
Softkey PŁASZCZYZNA tak często naciskać, aż
zostanie pokazana właściwa płaszczyzna i
odpowiednia grafika.
Zapisać współrzędne punktu środkowego i aktualną
pozycję z NOTOWAC przejąć.
Zapisać współrzędne punktu początkowego lub
aktualną pozycję z NOTOWAC przejąć.
Zapisać współrzędne punktu końcowego lub aktualną
pozycję z NOTOWAC przejąć.
Krok kąta (opcjonalnie). Krok kąta to głębokość
skrawania dla każdego przejścia wzdłuż linii.
Można definiować tylko łuki kołowe do 180°. Droga
przejścia jest określona przez zdefiniowane punkty
początkowe i końcowe.
WYBOR PŁASZCZYZNY
PUNKT SRODKOWY
PUNKT STARTU
PUNKT KONCOWY
KROK
