Konfiguracja i obsługa
Instrukcja obsługi Powador 12.0 TL3-20.0 TL3 Strona 29
Elektryk
Stan roboczy Diody Komunikat na
wyświetlaczu
Opis
Tryb zasilania Moc zasilania
wzgl. wartości pomiaru Zielona dioda „Praca” świeci.
Zielona dioda „Zasilanie” świeci.
Na pulpicie ukazuje się symbol „Zasilanie”.
Falownik zasila sieć.
Tryb bez zasilania Komunikat o stanie Na wyświetlaczu ukazuje się odpowiedni
komunikat.
Usterka Komunikat o usterce Na wyświetlaczu ukazuje się odpowiedni
komunikat.
Czerwona dioda „Usterka” świeci.
8.1.2 Wyświetlacz graficzny
Na wyświetlaczu graficznym widnieją wartości pomiaru i dane, możliwa jest też konfiguracja falownika poprzez
menu graficzne. W trybie normalnej pracy podświetlenie tła jest wyłączone. Natychmiast po naciśnięciu jednego
z przycisków obsługi podświetlenie tła włącza się. Po upływie nastawianego czasu bez naciskania przycisków
podświetlenie wyłącza się. Podświetlenie tła można włączyć bądź wyłączyć na stałe. W trybie uśpienia falownik
wyłącza wyświetlacz niezależnie od wybranego ustawienia.
WSKAZÓWKA
Z uwagi na tolerancje elementów pomiarowych wartości pomiaru oraz wartości wyświetlane nie
zawsze odpowiadają wartościom rzeczywistym. Elementy pomiarowe zapewniają jednak
maksymalny zysk energii solarnej. Z uwagi na tolerancje wyświetlane zyski dzienne mogą się różnić
o maks. 15% od wartości wskazywanych przez licznik energii zasilającej.
Po włączeniu i pierwszym uruchomieniu falownik wyświetla ekran startowy (pulpit). Jeżeli podczas pracy w menu
nie zostanie w ciągu 2 minut naciśnięty żaden przycisk, to falownik przełączy się na wyświetlanie pulpitu.
Pierwsze uruchomienie — patrz rozdział 7.2 na stronie 31.
1
2
3
4
5
6
7
8

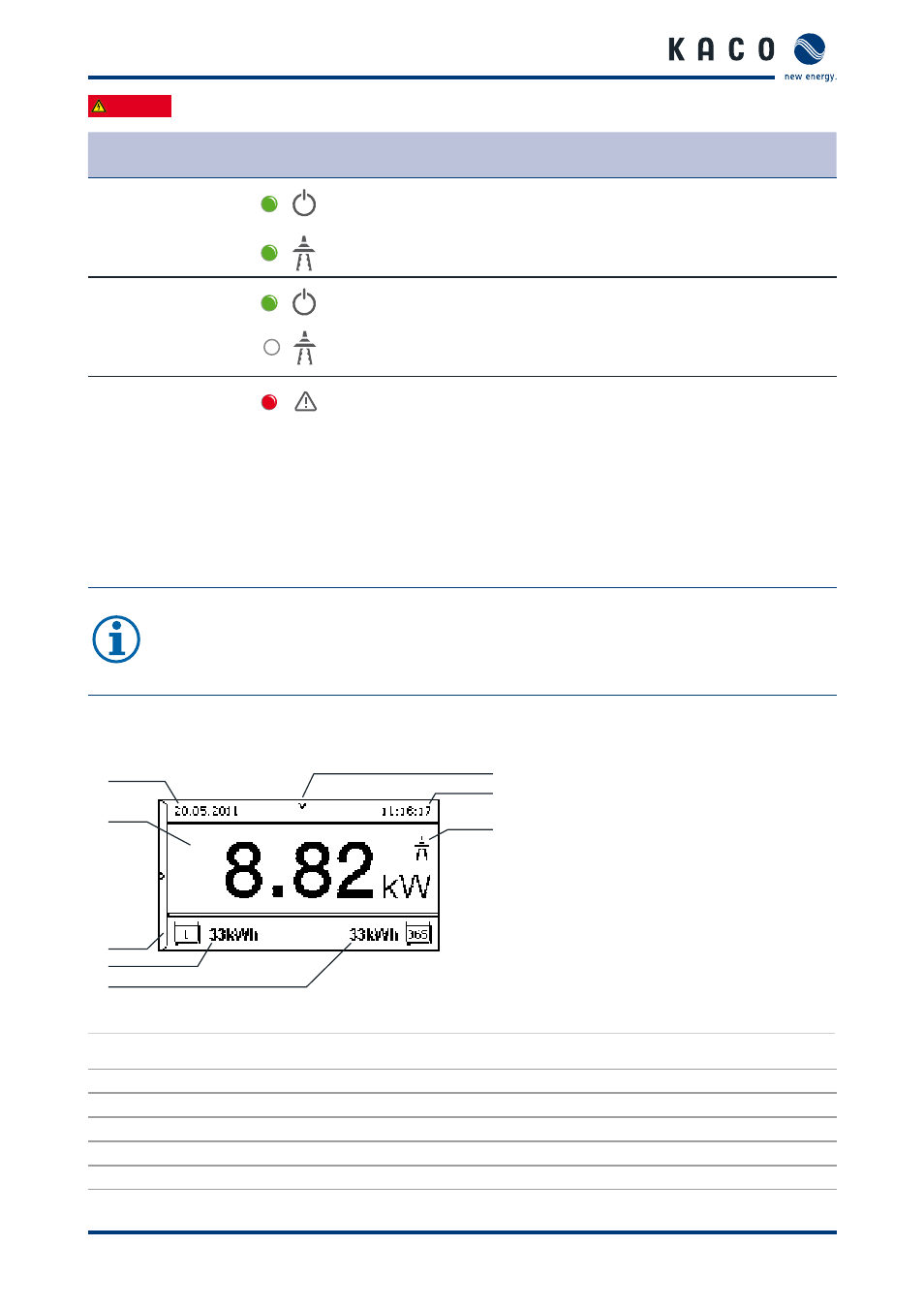

Rys. 17: Pulpit
Objaśnienia
1 Aktualna data 6 Pasek stanu
2 Aktualna moc 7 Aktualna godzina
3 Wskaźnik menu 8 Wskaźnik zasilania
4 Zysk dzienny
5 Zysk roczny
