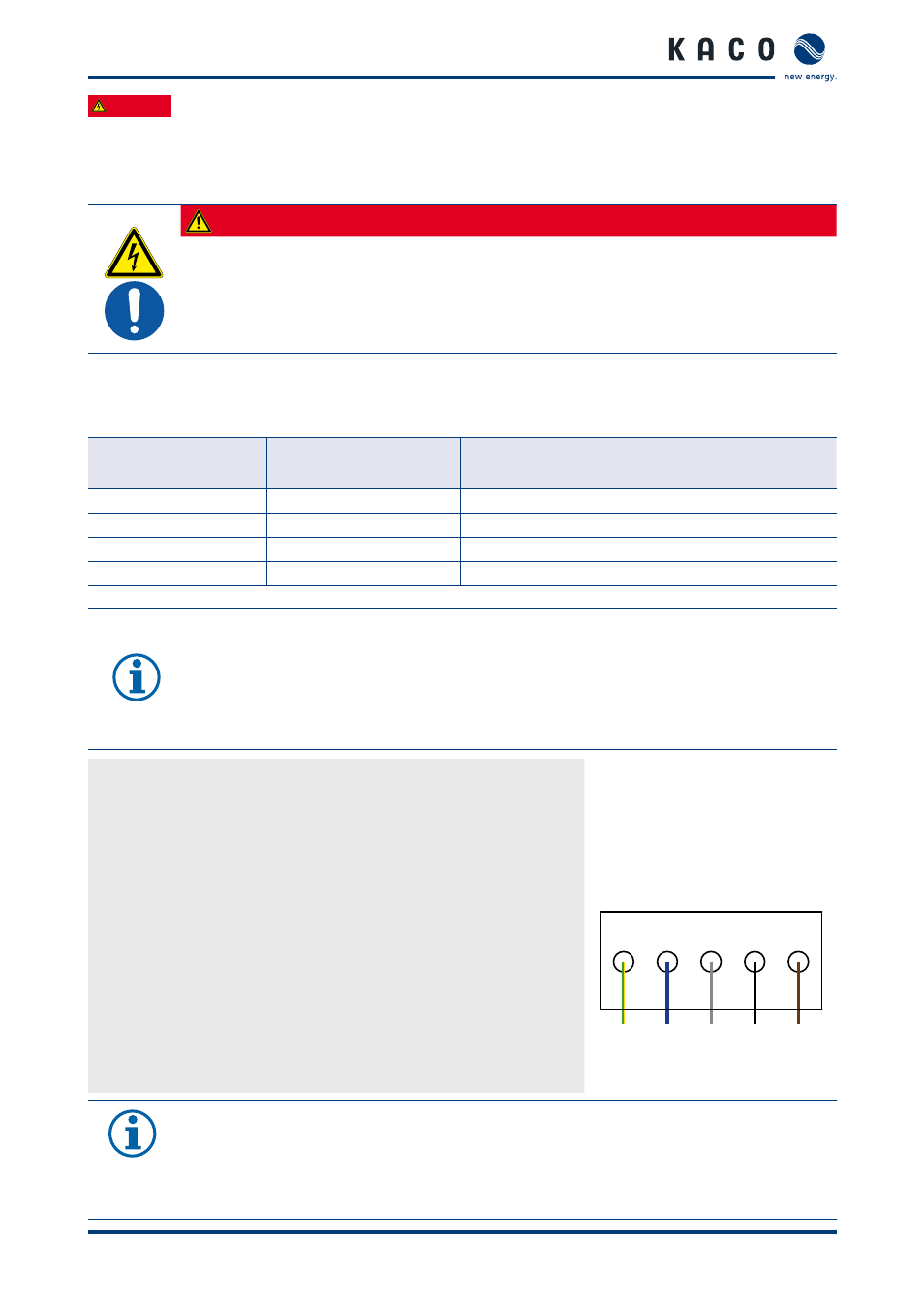

KACO Powador 6.0 - 9.0 TL3 - Instrukcja (Strona 17)

Instalacja falownika
Instrukcja obsługi Powador 12.0 TL3-20.0 TL3 Strona 17
Elektryk
7.2.1 Podłączenie falownika do sieci zasilającej
Przewody przyłączeniowe do sieci podłączać w skrzynce przyłączeniowej po prawej stronie (patrz Rys. 6 na stronie
16).
ZAGROŻENIE
Zagrożenie życia wskutek porażenia prądem!
Ciężkie obrażenia albo śmierć wskutek dotknięcia przyłączy pod napięciem.
› Przed wprowadzeniem przewodu sieciowego do urządzenia odłączyć całkowicie falownik
od napięcia.
› Przed rozpoczęciem prac przy urządzeniu odizolować je od zasilania sieciowego i od instalacji.
Zalecane przekroje przewodów i bezpieczniki przewodów NYM przy ułożeniu na stałe wg przepisów
VDE 0100 część 430
Dla przewodów o długości do 20 m stosować przekroje wymienione poniżej. Przewody o większych długościach
muszą mieć większe przekroje.
Typ urządzenia Przekrój przewodu Bezpiecznik: bezpieczniki topikowe gL albo
porównywalne bezpieczniki automatyczne
Powador 12.0 TL3 6,0 mm² 25 A przy przekroju przewodu 4,0 mm²
Powador 14.0 TL3 6,0 mm² 25 A przy przekroju przewodu 4,0 mm²
Powador 18.0 TL3 6,0 mm² 32 A przy przekroju przewodu 6,0 mm²
Powador 20.0 TL3 6,0 mm² 32 A przy przekroju przewodu 6,0 mm²
Tabela 2: Zalecane przekroje poprzeczne przewodów i bezpieczniki przewodów NYM
WSKAZÓWKA
W przypadku wysokiej rezystancji przewodów, tj. przy dużej długości przewodów po stronie sieci,
zwiększa się napięcie na zaciskach sieciowych falownika podczas pracy w trybie zasilania.
Falownik monitoruje to napięcie. Jeżeli przekroczy ono specyficzną dla danego kraju wartość
przepięcia, to nastąpi wyłączenie falownika.
› Zwracać uwagę na dostatecznie duże przekroje przewodów wzgl. na ich małe długości.
Podłączanie do sieci
↻ Zastosować przewody 5-żyłowe (L1, L2, L3, N, PE).
1. Zluzować przepust kablowy.
2. Zdjąć płaszcz z przewodów AC.
3. Wprowadzić przewody AC przez przepust kablowy do skrzynki
przyłączeniowej.
4. Zdjąć izolację z przewodów AC.
5. Otworzyć blokadę zacisków na płytce drukowanej.
6. Podłączyć przewody zgodnie z opisem zacisków na płytce drukowanej
(Rys. 7 na stronie 17).
7. Zamknąć blokadę zacisków na płytce drukowanej.
8. Sprawdzić prawidłowe zamocowanie wszystkich podłączonych
przewodów.
9. Dokręcić przepust kablowy.
PE N
BU
L2
BK
L1
BN GNYE
L3
GY
» Falownik jest podłączony do sieci elektrycznej. Rys. 7: Zaciski przyłączeniowe AC
WSKAZÓWKA
W ostatecznej instalacji należy przewidzieć rozłącznik po stronie AC. Rozłącznik ten należy
zamontować w sposób zapewniający w każdej chwili nieograniczony dostęp.
Jeżeli przepisy dotyczące instalacji wymagają zastosowania wyłącznika różnicowo-prądowego,
to należy zastosować wyłącznik typu B.
