7.2.2.4 Układ równoległy wejść
Wejścia DC można połączyć równolegle. Łączyć równolegle można przy tym tylko obwody o jednakowym napięciu
MPP (Un
1
=Un
2
=Un
m
).
Maksymalny dopuszczalny prąd znamionowy (DC) ulega podwojeniu w przypadku równoległego połączenia obu
trackerów MPP.
W przypadku równoległego układu wejść trackery MPP A i B należy zmostkować. W przypadku połączenia
wejścia 1 z wejściem 2 wzgl. wejścia 3 z wejściem 4 praca równoległa nie ma miejsca! Należy nadal przestrzegać
maksymalnego prądu (DC). Falownik rozpoznaje automatycznie pracę równoległą.
Dane elektryczne w układzie równoległym
Układ wejść DC Liczba modułów na obwód: n
1
=n
2
=n
m
P
max
< maks. zalecanej mocy generatora fotowoltaicznego
I
max
< 2 * maks. prąd znamionowy (DC)
1
A B
2 3 4
U MPP
...
n
1
n
2
n
m
= =

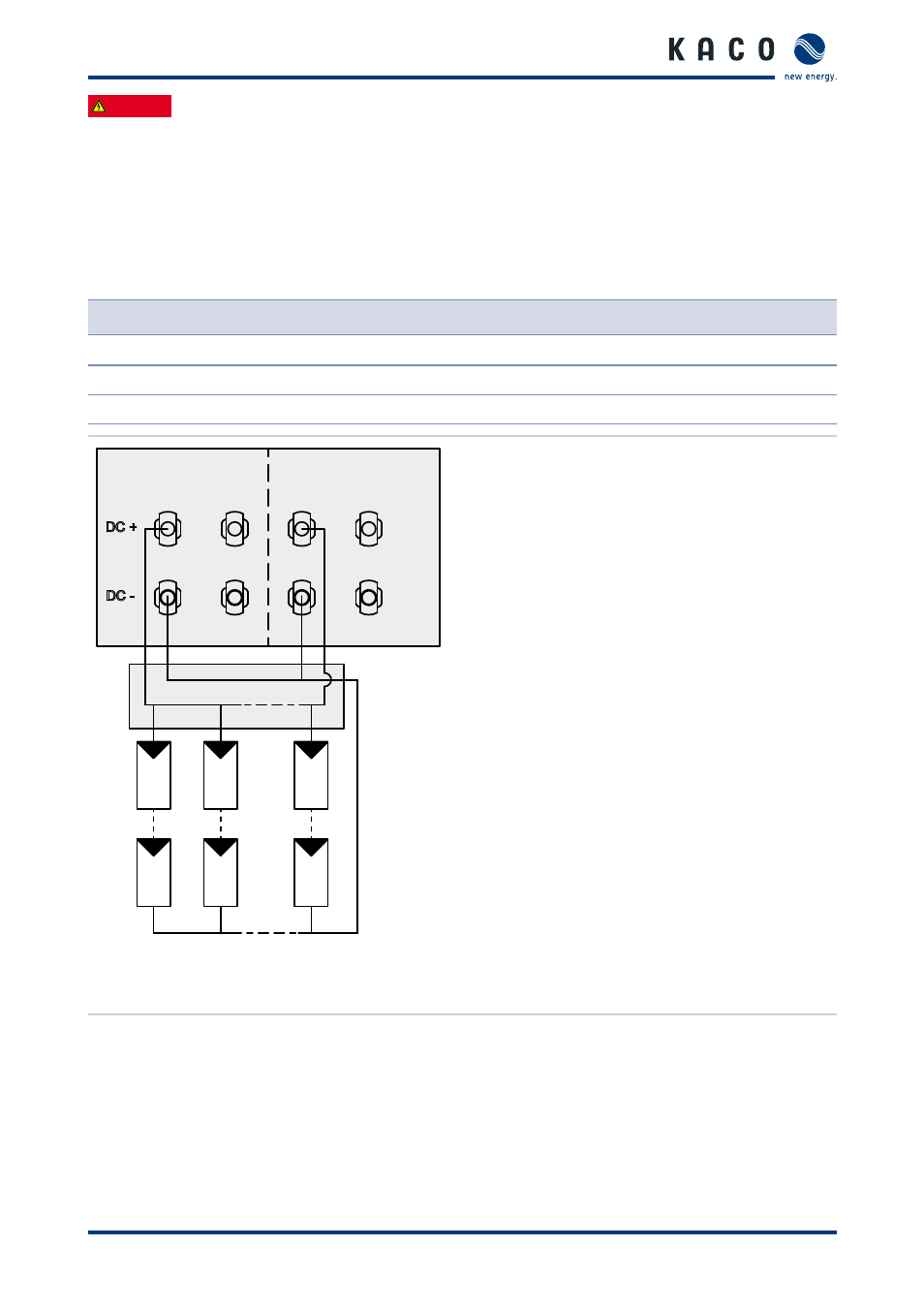

Rys. 10: Równoległy układ wejść w skrzynce przyłączeniowej generatora
