HEIDENHAIN MANUALplus 620 489

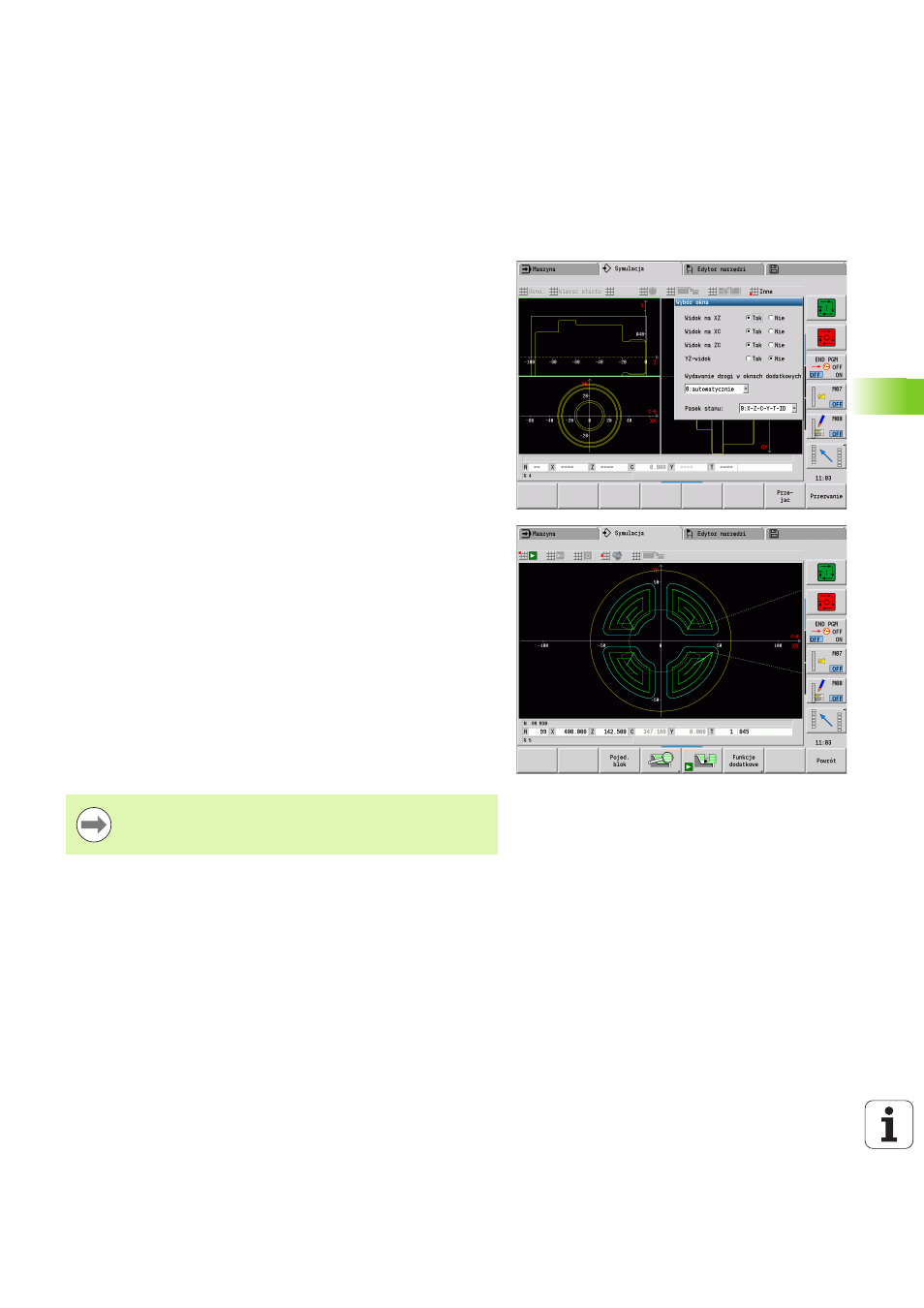

6.2 Okno symulacji
6.2 Okno symulacji
Nastawienie widoku
Przy pomocy opisanych poniżej okien symulacji można kontrolować
poza obróbką toczeniem także operacje wiercenia i frezowania.
 Widok XZ (widok toczenia):kontur toczenia zostaje przedstawiony w
układzie współrzędnych XZ. Przy tym zostaje uwzględniony
skonfigurowany układ współrzędnych (suport narzędziowy przed/za
środkiem toczenia, pionowa tokarka).
 Widok XC (widok strony czołowej): jako układ współrzędnych
zostaje wyśweitlany układ kartezjański z oznaczeniami osi XK
(poziomo) oraz YK (pionowo). Położenie kątowe C=0° znajduje się
na osi XK, dodatni kierunek obrotu jest kierunkiem przeciwnym do
wskazówek zegara.
 ZC-widok (powierzchnia boczna): przedstawienie konturu i dróg
przemieszczenia orientuje się na pozycji na „rozwiniętej
powierzchni bocznej“ i współrzędnych Z. Górne/dolne linie tego
„przedmiotu” odpowiadają pozycji kąta C=–180°/+180°. Wszystkie
zabiegi obróbkowe wierceniem i frezowaniem zostają
przedstawione w obrębie obszaru -180° do +180°.
 Program cykliczny lub program DIN z definicją półwyrobu: bazą
dla „rozwiniętego przedmiotu“ są wymiary programowanego
półwyrobu.
 Program cykliczny lub program DIN bez definicji półwyrobu: bazą
dla „rozwiniętego przedmiotu“ są wymiary „półwyrobu
standardowego“ (parametr użytkownika: „Symulacja określenie
(standardowej) wielkości półwyrobu“).
 Pojedyńczy cykl lub nauczenie: bazą dla „rozwinięcia obrabianego
przedmiotu” jest wycinek przedmiotu, opisywany przez cykl
(rozciągnięcie Z i średnica ograniczenia X).
 YZ-widok (widok z boku): przedstawienie konturu i drogi
przemieszczenia następuje na płaszczyźnie YZ. Przy tym zostają
uwzględnianie wyłącznie współrzędne Y i Z, a nie pozycja
wrzeciona.
Okna powierzchni czołowej i bocznej pracują ze „stałą“
pozycją wrzeciona. Jeśli tokarka obraca obrabiany
przedmiot, to symulacja przesuwa narzędzie.
