6.3.6 Równomiernie dociągnąć sworznie/nakrętki kołnierzeowe, aby zapobiec zakleszcze-
niu się kołnierzy lub wywierania przez kołnierz nierównomiernego nacisku na komo-
rę uszczelnienia.
6.3.7 Całkowicie zmontować pozostałe urządzenie (ewentualnie włącznie z łożyskami
oporowymi).
6.3.8 Zmontować łączące przewody rurowe zgodnie z planem API oraz instrukcją wykony-
wania orurowania, podaną w punkcie 7. Patrz (w razie potrzeby) również podręcznik
montażu i konserwacji urządzenia zasilającegoj.
6.3.9 Upewnić się, że napęd i zabierak są wypozycjonowane zgodnie ze wskazówkami
skręcania i/lub wymaganiami producenta maszyny.
6.3.10 Po osiągnięciu warunków eksploatacyjnych (ciśnienie, temperatura) przez urzą-
dzenie należy ponownie sprawdzić ustawienie pompy w stosunku do zabieraka.
Przeprowadzić niezbędne ustawienia.
6.4
Zabudowa uszczelek z tulejami
wałowymi, blokowanymi osiowo
(pompy Overhung)

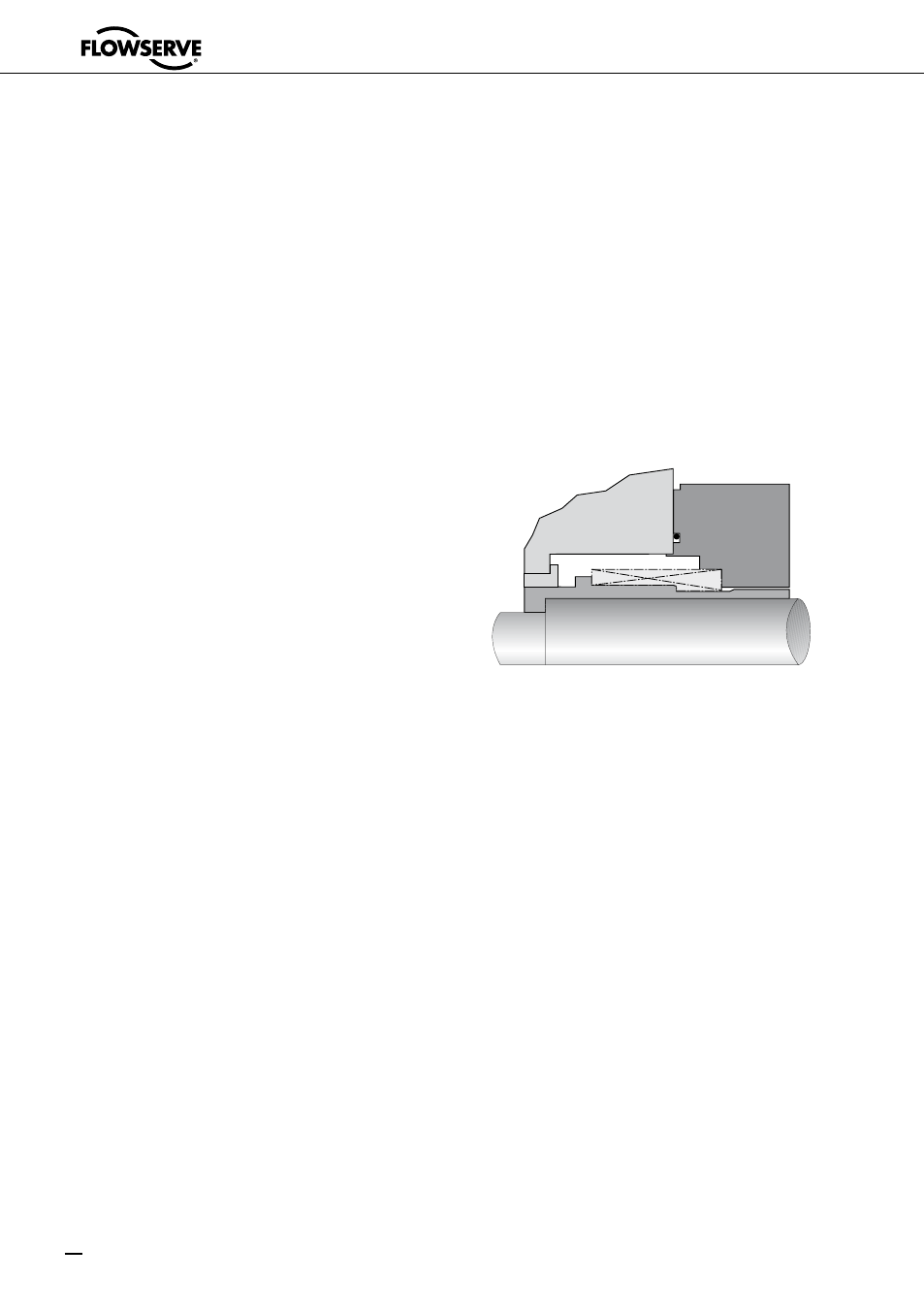

Patrz rysunek 9
6.4.1 Przed montażem sprawdzić rysunek montażowy, wykaz części i elementy uszczel-
nienia. Zagwarantować, aby powierzchnie uszczelniające i połączenia nie wykazywa-
ły rys, zanieczyszczeń i innych uszkodzeń. Przed montażem należy oczyścić polero-
wane powierzchnie ściereczką, nie pozostawiającą włókien, oraz szybko schnącym
rozpuszczalnikiem. Nie zaleca się smarowania powierzchni uszczelniających, jeżeli
nie jest to podane na rysunku montażowym uszczelnienia.
6.4.2 Zmontować komorę uszczelnienia i wał (ewentualnie razem z łożyskami oporowymi)
i sprawdzić odstęp pomiędzy stroną czołową komory uszczelnienia i końcem wału
zgodnie z ilustracją na rysunku montażowym.
!
Jeśli odstęp ten nie zgadza się z wymiarem podanym na rysunku montażowym, to
montaż uszczelnienia pierścieniem ślizgowym jest wadliwy; może to prowadzić do
uszkodzenia uszczelnienia pierścieniem ślizgowym i do wycieku tłoczonego produk-
tu do środowiska.
6.4.3 Ewentualnie należy dokonać wstępnego montażu wirujących i stacjonarnych ele-
mentów lub podzespołów uszczelnienia zgodnie z rysunkiem montażowym.
6.4.4 Kolejno zabudować składniki uszczelnia w maszynie. Dosunąć kołnierz(e) do strony
czołowej komory uszczelnienia. Ewentualnie zamontować wpusty pasowane zabiera-
Rys.
9
