ND 1200 QUADRA-CHEK 3
i.1 ND 1200 – wprowadzenie

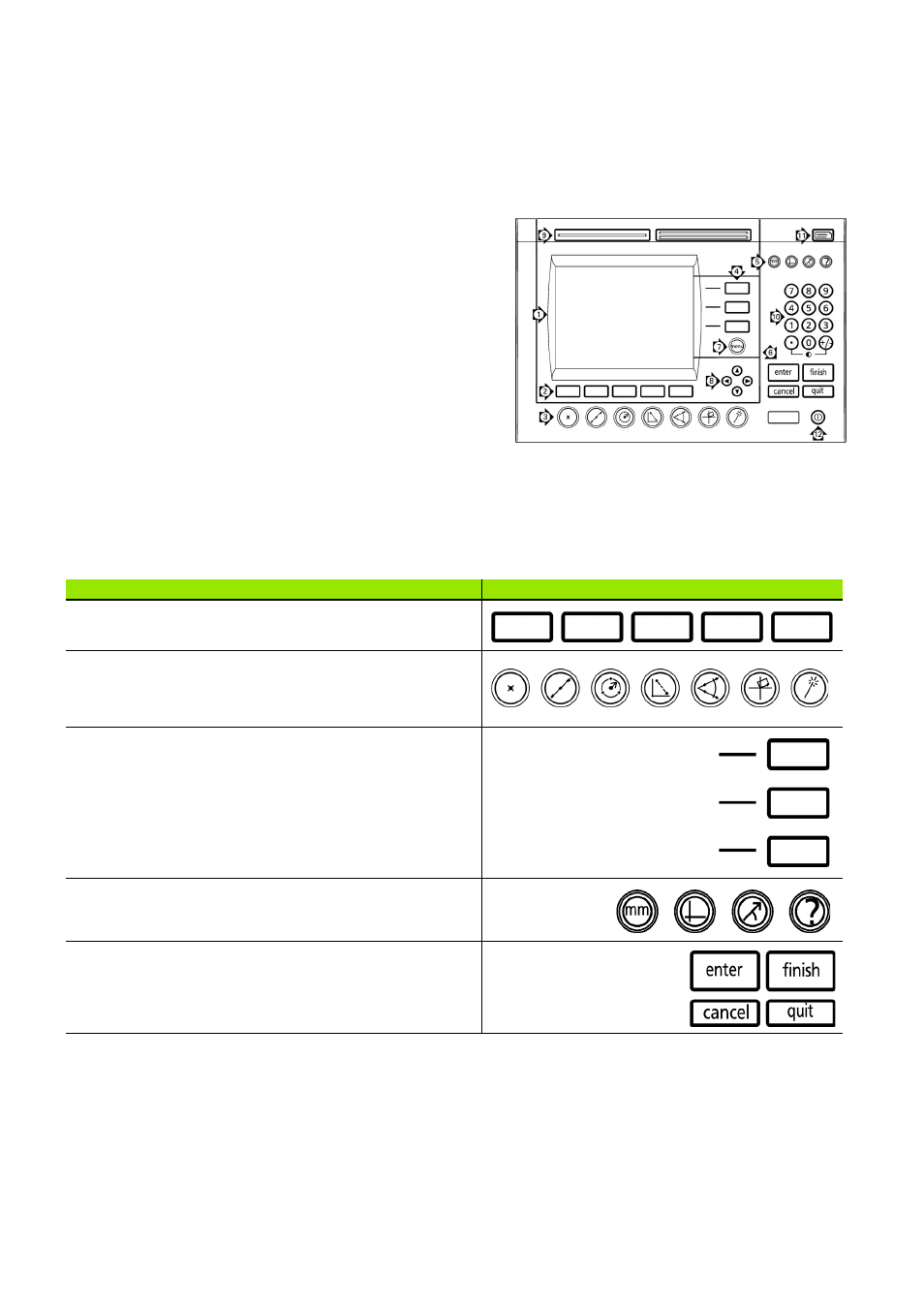

Klawisze funkcyjne ND 1200
Przy pomocy klawiszy funkcyjnych można uruchomić pomiar
elementów konturu, zastosować tolerancje, przesyłać protokoły
wyników pomiaru oraz konfigurować parametry obsługi.
1 Ekran LCD
2 Softkeys
3 Klawisze funkcji pomiarowych
4 Klawisze osiowe
5 Klawisze trybów dla wyboru trybu pracy
6 Klawisze polecenia
7 Klawisze menu
8 Klawisze ze strzałką
9 Klawisze szybkiego dostępu
10 Blok cyfrowy
11 Klawisz WYSŁAC
12 LCD on/off-klawisz
Klawisz funkcyjny Klawisz
Softkeys: rozmaite funkcje w zależności od wskazania na
ekranie LCD.
Klawisze pomiarowe: wybór funkcji pomiaru dla elementu
konturu. Można dokonywać pomiaru następujących elementów
konturu: punkty, proste, okręgi, odcinki, kąty i ustawienia. Poza
tym dostępna jest funkcja „Measure Magic“.
Klawisze osiowe: wybór osi dla zerowania lub wyznaczania
punktów bazowych przed pomiarem.
Klawisze trybu: wybór jednostki miary, punktu odniesienia,
układu współrzędnych prostokątnego lub biegunowego albo
funkcji pomocniczej.
Klawisze polecenia: sterowanie pomiarami i zapisem danych.
