18 1 Obsługa
1.2 Podst
a
wowe funkcje ND 1200
Klawisze funkcyjne urządzenia
Na kolejnych stronach opisane są funkcje klawiszy dla POMIARU,
POLECENIA, WYBORUtrybu, OSI, SZYBKIEGO DOSTĘPU,
WYSYŁANIA DANYCH, LCD ON/OFF, oraz klawisz MENU. Także
funkcje softkey są opisane w następnym rozdziale wraz ze
wskazaniem i obłożeniem klawiszy softkey.

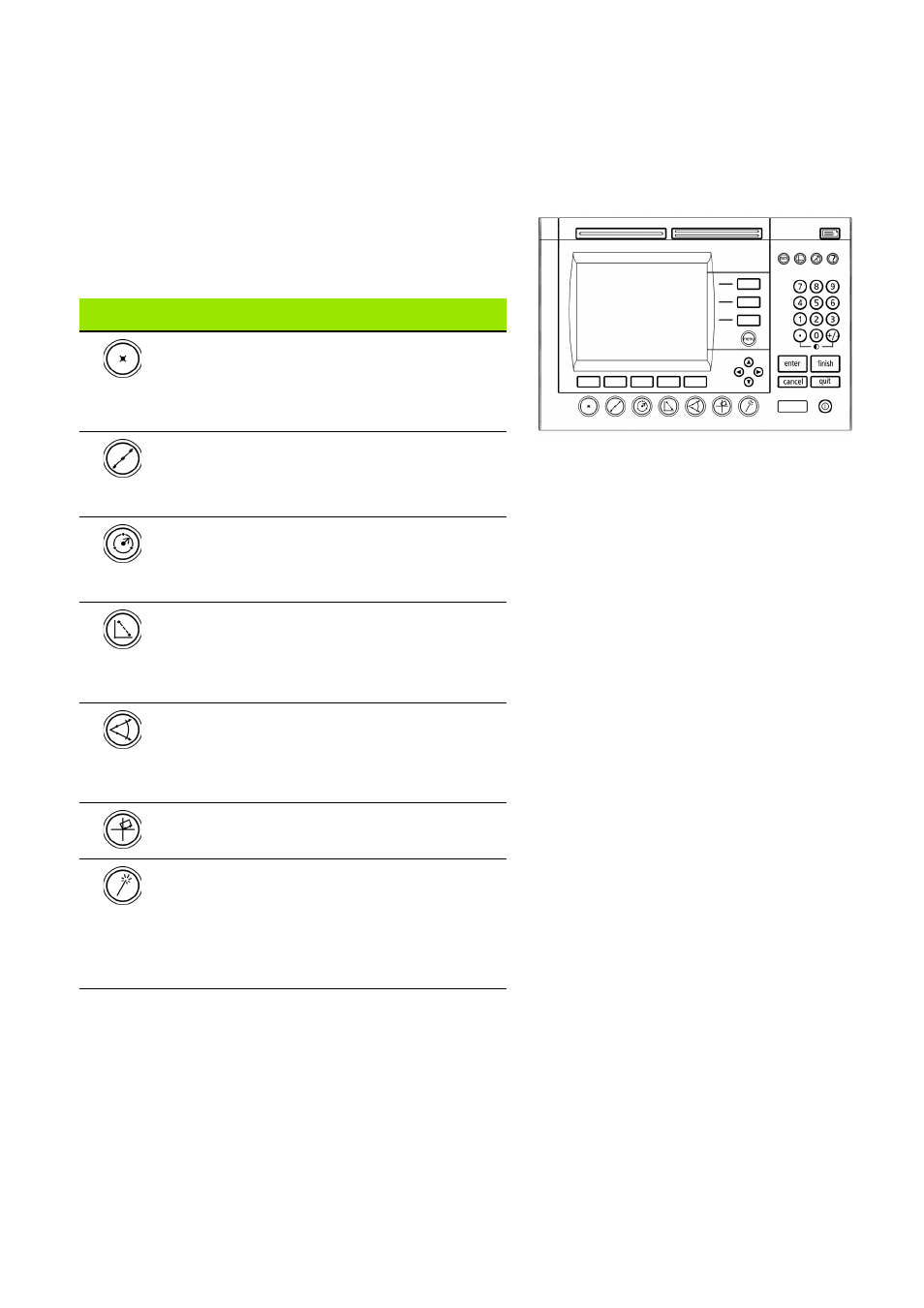

Abb. 1.4 Klawisze funkcyjne ND 1200
KLAWISZEpo-
miarowe
Funkcja
Pomiar punktu: klawisz PUNKT nacisnąć jeden
raz, aby dokonać pomiaru jednego punktu; dwa
razy, aby przy pomocy funkcji auto-powtórzenia
dokonać pomiaru kilku punktów. Dla pomiaru
punktów konieczny jest przynajmniej jeden punkt
danych.
Pomiar prostej: klawisz PROSTA nacisnąć
jeden raz, aby dokonać pomiaru prostej; dwa
razy, aby przy pomocy funkcji auto-powtórzenia
dokonać pomiaru kilku prostych. Dla pomiaru
prostej konieczne są przynajmniej dwa punkty.
Pomiar okręgu: klawisz OKRĘG nacisnąć
jeden raz, aby dokonać pomiaru okręgu; dwa
razy, aby przy pomocy funkcji auto-powtórzenia
dokonać pomiaru kilku okręgów. Dla pomiaru
okręgu konieczne są przynajmniej trzy punkty.
Pomiar odległości: klawisz ODSTĘP nacisnąć
jeden raz, aby dokonać pomiaru danej
odległości; dwa razy, aby przy pomocy funkcji
auto-powtórzenia dokonać pomiaru kilku
odległości. Aby dokonać pomiaru odległości,
konieczne są dwa punkty.
Pomiar kąta: klawisz KĄT nacisnąć jeden raz,
aby dokonać pomiaru danego kąta; dwa razy,
aby przy pomocy funkcji auto-powtórzenia
dokonać pomiaru kilku kątów. Zapisać
przynajmniej dwa punkty, następnie na każdym
ramieniu kąta nacisnąć klawisz ENTER .
Ustawienie przedmiotu: klawisz USTAWIENIE
nacisnąć, aby skorygować nieprostokątne
ustawienie przedmiotu na osi głównej.
Wykorzystanie Measure Magic: klawisz
MEASURE MAGIC nacisnąć, aby dokonać
automatycznego pomiaru elementu
geometrycznego; dwa razy nacisnąć, aby
dokonać pomiaru kilku elementów tego rodzaju.
Zapisać konieczne punkty i klawisz FINISH
nacisnąć; Measure Magic analizuje dane i
określa rodzaj elementu konturu.
