6. Jeśli liczba ciągów ogniw fotowoltaicznych przekracza 2, pierwszy gotowy wtyk DC należy
podłączyć na wejście B. Powoduje to aktywację zabezpieczenia ciągów ogniw
fotowoltaicznych.
☑ Zielona dioda LED pulsuje lub świeci się światłem ciągłym, nie rozlega się żaden sygnał
akustyczny i na wyświetlaczu nie pojawił się komunikat o błędzie. Zabezpieczenie
ciągów ogniw fotowoltaicznych jest aktywowane i można podłączyć kolejne wtyki DC.
✖ Czy po upływie min. 60 sekund na wyświetlaczu nie są wyświetlane żadne dane i nie
rozlega się sygnał akustyczny?
Najprawdopodobniej falownik jest uszkodzony.
• Zapewnić napięcie wejściowe DC wynoszące minimum 188 V.
• Sprawdzić, czy wtyki DC nie są podłączony z zamienionymi biegunami.
• Jeśli występuje wystarczające napięcie wejściowe DC i wtyki DC są prawidłowo
podłączone, prosimy skontaktować się z serwisem (patrz rozdział 13, strona 59).
✖ Czy rozlega się sygnał akustyczny, a na wyświetlaczu został wyświetlony komunikat o
błędzie i numer zdarzenia 4001?
Falownik zwiera generator fotowoltaiczny, aby uniknąć przepływu prądów wstecznych
w poszczególnych ciągach ogniw fotowoltaicznych. Nie ma żadnego zagrożenia dla
generatora fotowoltaicznego i falownika.
• W żadnym wypadku nie wolno odłaczać przełącznika ESS lub/i wtyków DC. W
ten sposób można uniknąć powstania łuku elektrycznego, który może być
przyczyną odniesienia obrażeń ciała lub powstania pożaru.
• Należy przerwać wykonywanie prac przy falowniku i poczekać do zapadnięcia
zmroku i wyłączenia sygnału akustycznego.
• W przypadku oddalenia się od instalacji fotowoltaicznej, aby powrócić do niej
wieczorem, należy przedtem zapewnić odpowiednią ochronę przed kontaktem z
urządzeniem (np. za pomocą ogrodzenia) i zabezpieczyć falownik przez wilgocią
(np. za pomocą plandeki).
• Przełącznik ESS oraz wszystkie wtyki DC można odłączyć dopiero po zmroku i
wtedy również można poprawić przyłącze.
✖ Czy rozlega się sygnał akustyczny, a na wyświetlaczu został wyświetlony komunikat o
błędzie i numer zdarzenia 6313 lub 8201?
• Skontaktować się z serwisem (patrz rozdział 13, strona 59).

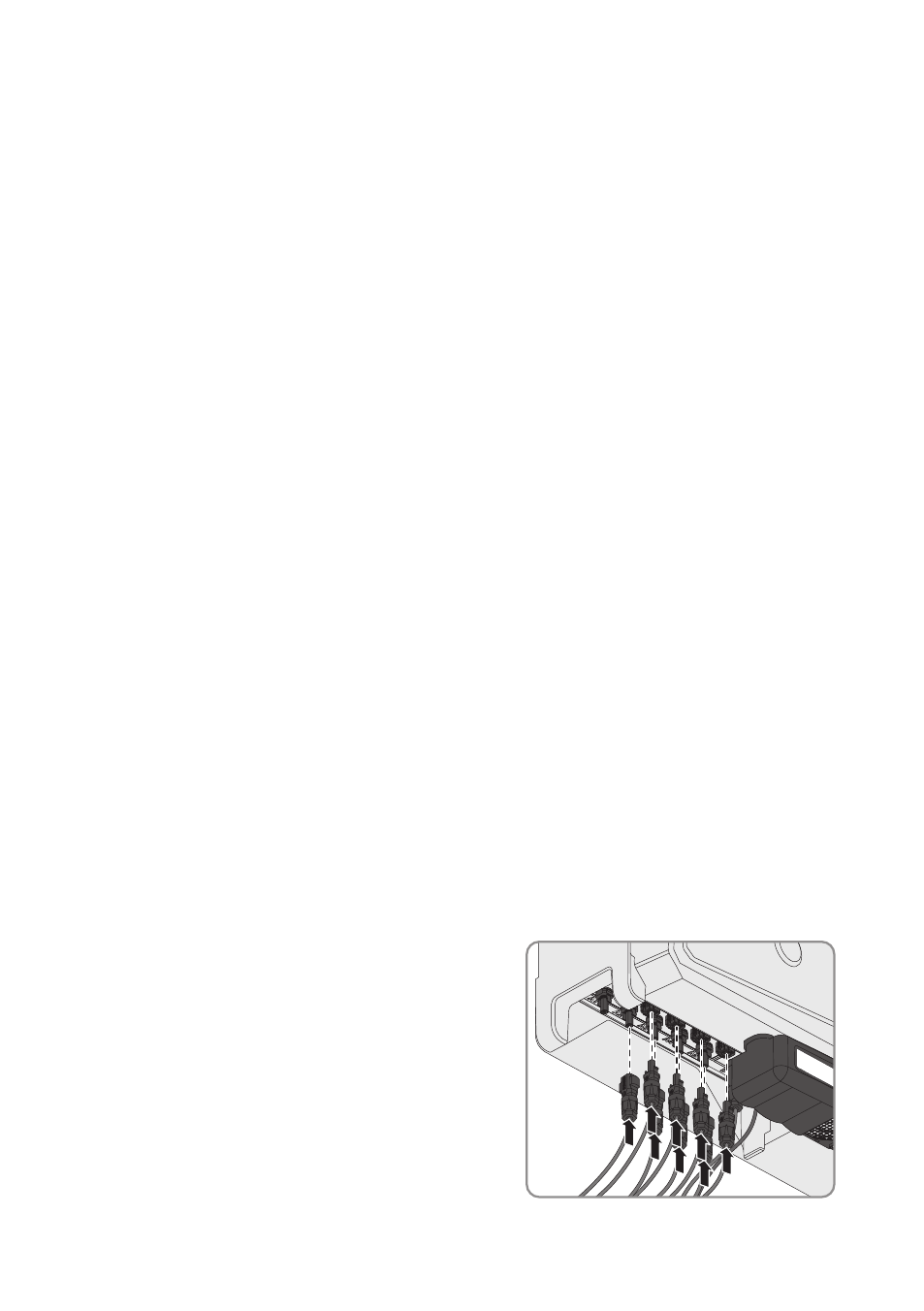

7. Podłączyć wszystkie pozostałe gotowe wtyki DC
na wejście A.
