2. Określić położenie przełączników obrotowych dla wybranego języka wyświetlacza. W tym
celu należy sięgnąć do opisu technicznego „Rotary Switch Positions” dostępnego na stronie
www.SMA-Solar.com.

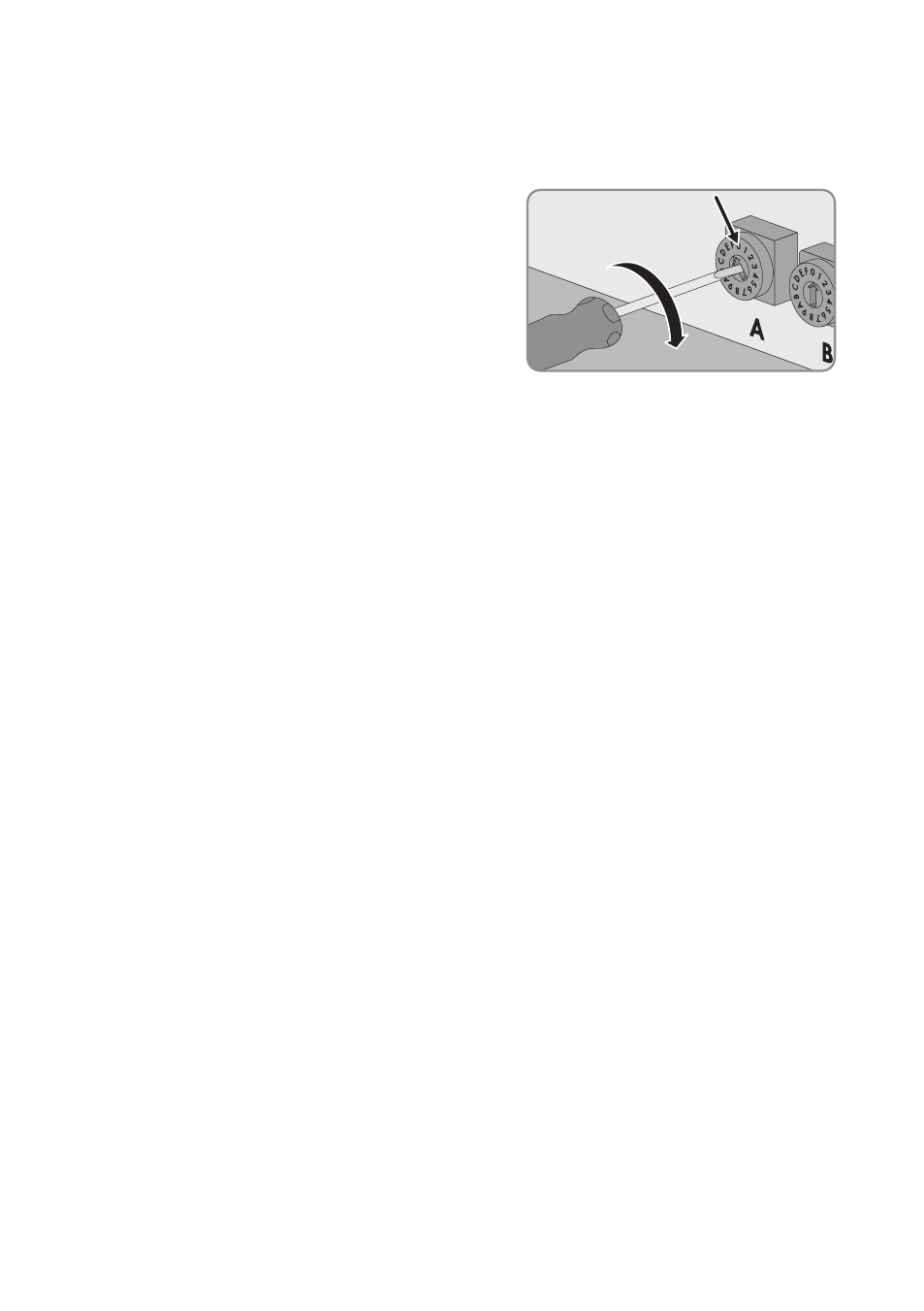

3. Za pomocą płaskiego wkrętaka o szerokości
końcówki 2,5 mm ustawić przełącznik obrotowy
A w położeniu 0 . W ten sposób ustawiony
zestaw danych krajowych zostanie zachowany.
4. Za pomocą płaskiego wkrętaka o szerokości końcówki 2,5 mm ustawić przełącznik obrotowy
B na wybrany język wyświetlacza.
5. Ponownie uruchomić falownik (patrz instrukcja serwisowa dostępna na stronie www.SMA-
Solar.com).
☑ Falownik zastosuje ustawienia po uruchomieniu. Ten proces może trwać do 5 minut.
8.3 Podłączanie falownika do sieci
Dodatkowe niezbędne materiały (nie są załaczone do urządzenia):
☐ 1 kontrawtyk do gniazda RJ45 wg normy IEC 61076-3-106, wariant 4, z zamknięciem typu
„push-pull“
SMA Solar Technology AG zaleca stosowanie zestawu wtyczek „STX V4 RJ45“ firmy
Telegärtner lub „IE-PS-V04P-RJ45-FH“ firmy Weidmüller.
☐ 1 kabel sieciowy
Wymagania dotyczące przewodów:
Długość i jakość przewodu mają wpływ na jakość sygnału. Należy przestrzegać następujących
wymagań wobec przewodów.
☐ Typ przewodu: 100BaseTx
Firma SMA Solar Technology AG zaleca stosowanie na zewnątrz typu przewodu
„SMA COMCAB-OUTxxx”, a wewnątrz typu przewodu „SMA COMCAB-INxxx” o długości
xxx = 100 m, 200 m, 500 m, 1.000 m.
☐ Ekranowanie: S-FTP lub S-STP
☐ Typ wtyczki: RJ45 kategorii Cat5, Cat5e, Cat6, Cat6a
☐ Minimalna ilość par żył i minimalne pole przekroju poprzecznego żyły: 2 x 2 x 0,22 mm²
☐ Maksymalna długość przewodu pomiędzy 2 węzłami sieci przy stosowaniu kabla krosowego:
50 m
☐ Maksymalna długość przewodu pomiędzy 2 węzłami sieci przy stosowaniu kabla trasowego:
100 m
☐ Przy zastosowaniach zewnętrznych przewód musi być odporny na działanie promieniowania
UV.
