PIECE NA PELLETY Rozdział 3
INSTRUKCJA MONTAŻU I UŻYTKOWANIA str. 30
Instalowanie i montaż Serwis techniczny - Prawa zastrzeżone dla firmy MCZ GROUP S.p.A. - Powielanie
zabronione
3.4.6.
Montaż panelu czołowego/boków oraz
blatuToba

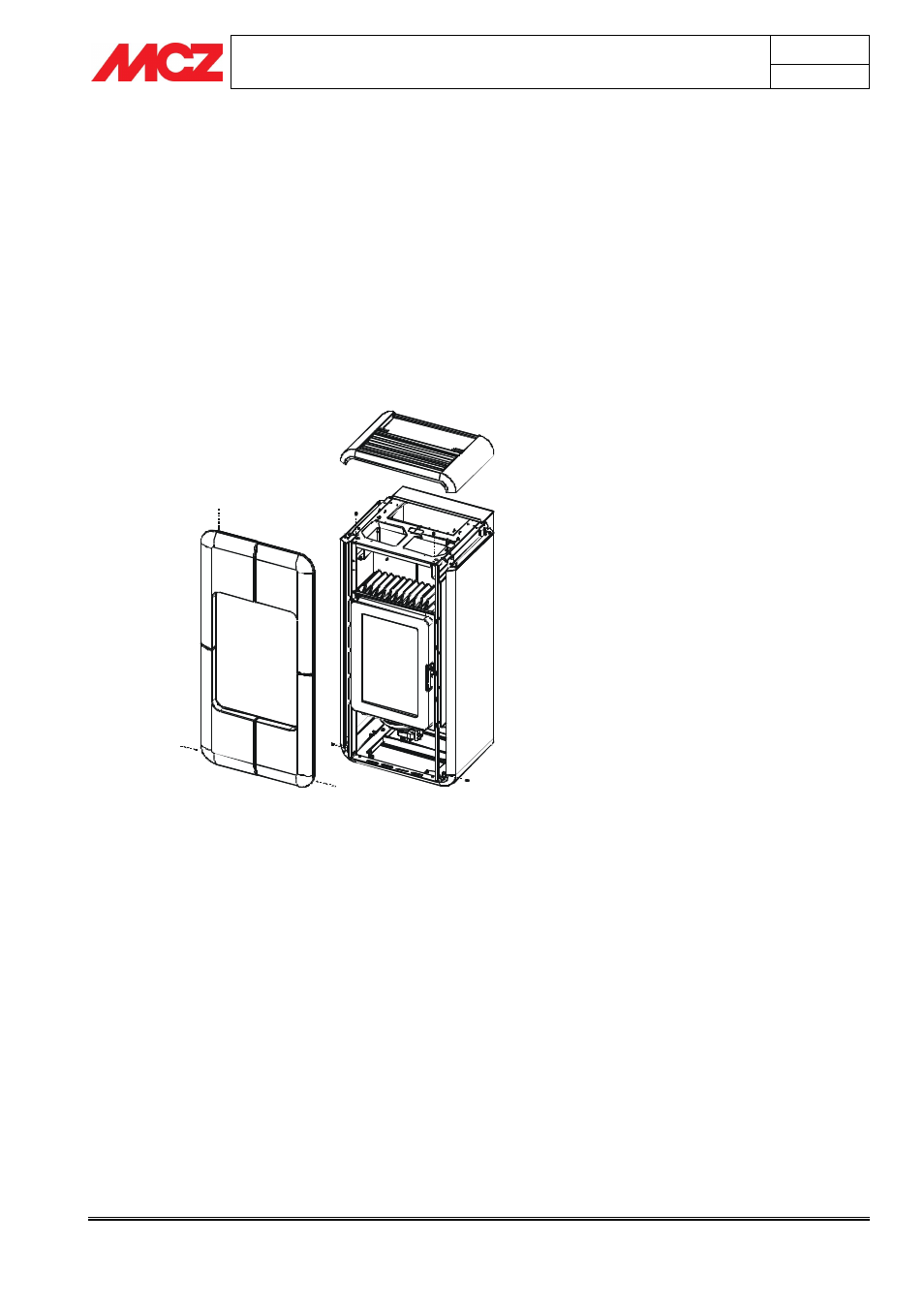

Piec Toba ma trzy części, które wymagają montażu:
o Panel czołowy z:
 Ceramiki
 Steatytu (soapstone)
o Stalowe boki
o Blat
czołowy panel z ceramiki/ ze steatytu jest dostarczany z ceramiką
przymocowaną do żelaznej ramy , wystarczy przymocować ją do
konstrukcji pieca dwoma górnymi i dwoma dolnymi śrubami (P).
P
P
P
P
P
P
P
P
Stalowe boki zostaną przymocowane do konstrukcji pieca, wsuwając
odpowiednie wtyki A-B znajdujące się w dolnej części boku do
otworów (a) w podstawie pieca. Po ustawieniu przymocować bok do
górnej części pieca dwoma śrubami (b-c).
