INT-SK-GR SATEL 3
Numer przełącznika
1 2 3 4 5
Wartość liczbowa
(dla przełącznika w pozycji ON)
1 2 4 8 16
Tabela 1.

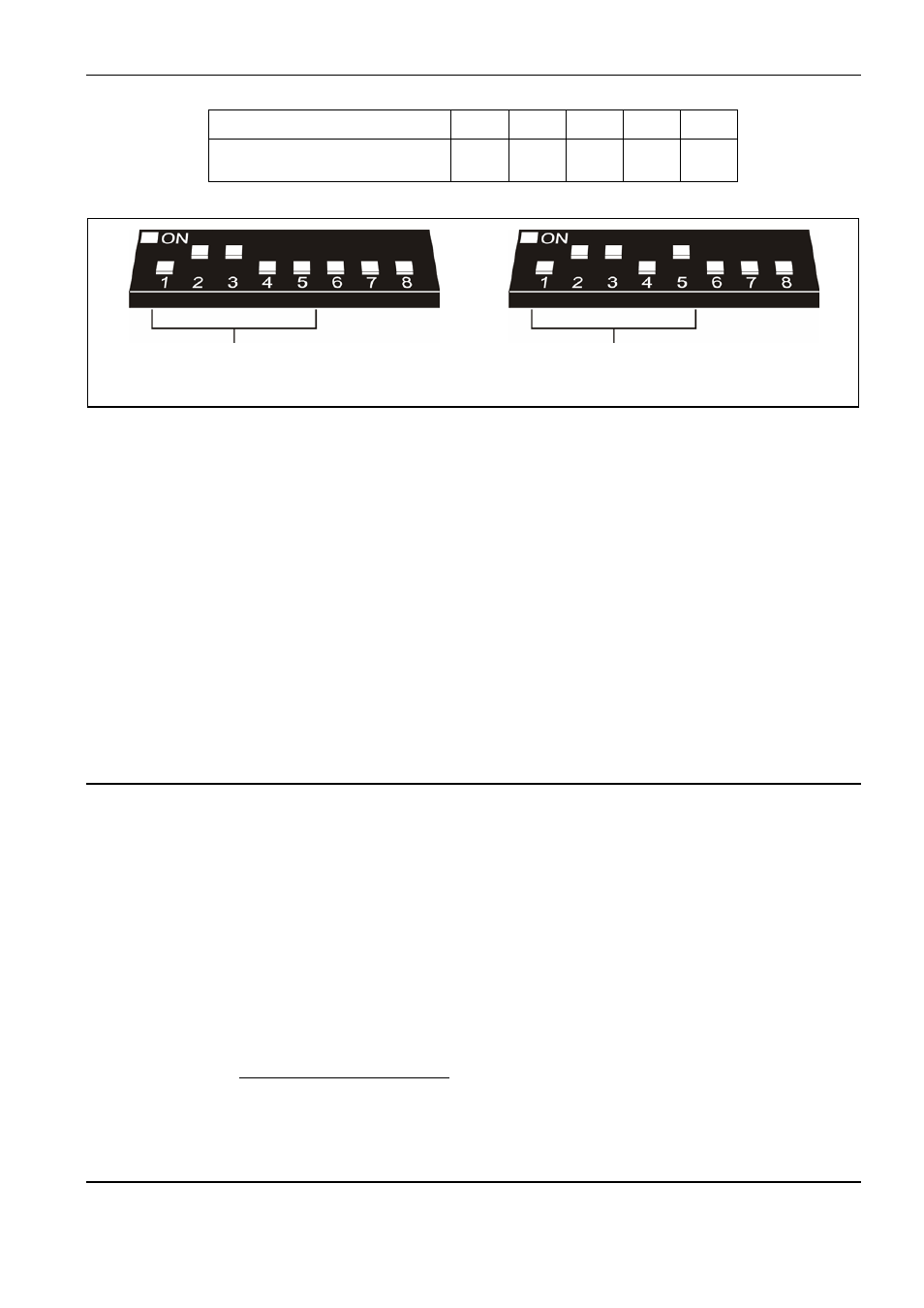

Rys. 3. Przykłady adresowania.
Pięć przełączników pozwala nadać adresy 32 ekspanderom (liczby od 0 do 31). Adresy
ekspanderów podłączonych do jednej szyny nie mogą się powtarzać, natomiast kolejność
adresowania jest dowolna. Zaleca się nadawanie ekspanderom i modułom podłączanym
do jednej szyny kolejnych adresów począwszy od zera. Pozwoli to uniknąć powstania
problemów podczas rozbudowy systemu.
6. Do zacisku +12V podłączyć zasilanie modułu. Napięcie zasilające klawiaturę nie musi być
prowadzone od płyty głównej centrali. Można do tego wykorzystać zasilacz buforowy lub
dowolny ekspander z zasilaczem. Szczegóły dotyczące podłączenia kabli zostały
przedstawione w instrukcji instalatora centrali alarmowej.
7. Do zacisków IN i COM podłączyć przewody czujnika kontrolującego stan drzwi.
8. Jeśli klawiatura ma spełniać rolę zamka szyfrowego, to do zacisków NO podłączyć
przewody sterujące zamkiem elektromagnetycznym drzwi (lub innym urządze
niem).
9. Zamknąć obudowę.
4. Uruchomienie klawiatury strefowej
1.
Włączyć
zasilanie systemu alarmowego.
2. Wywołać z manipulatora LCD funkcję „ Identyfikacja ekspanderów” (
¼
Tryb serwisowy;
¼
Struktura;
¼Sprzęt). Po identyfikacji wszystkie ustawienia mają wartość zero l
ub „Brak”,
a opcje są wyłączone. Brak potwierdzenia naciskania klawiszy sprawia wrażenie, że
moduł nie reaguje na wpisanie hasła.
Uwaga: W procesie identyfikacji centrala zapisuje do pamięci modułu specjalny numer
(16-
bitowy), który służy do kontroli obecności modułu w systemie. Wymiana modułu
na inny (nawet z tym samym adresem ustawionym na przełącznikach) bez
przeprowadzenia ponownej identyfikacji, spowoduje wywołanie alarmu (sabotaż
modułu
–
błąd weryfikacji).
3. Przy pomocy manipulatora LCD lub programu DLOADX/DLOAD64
oprogramować funkcje
klawiatury oraz
wyznaczyć użytkowników mogących korzystać z danej klawiatury.
4.
Zakończyć działanie trybu serwisowego lub komunikację z komputerem, zapisując dane
w
pamięci FLASH.
5.
Programowanie ustawień klawiatury strefowej
Klawiatura strefowa może być oprogramowana przy pomocy manipulatora LCD (
¼
Tryb
serwisowy
¼
Struktura
¼Sprzęt ¼
Ekspandery
¼
Ustawienia
¼
wybór ekspandera) lub
adres: 6 adres: 22
