2
Dane techniczne
– ciąg dalszy –

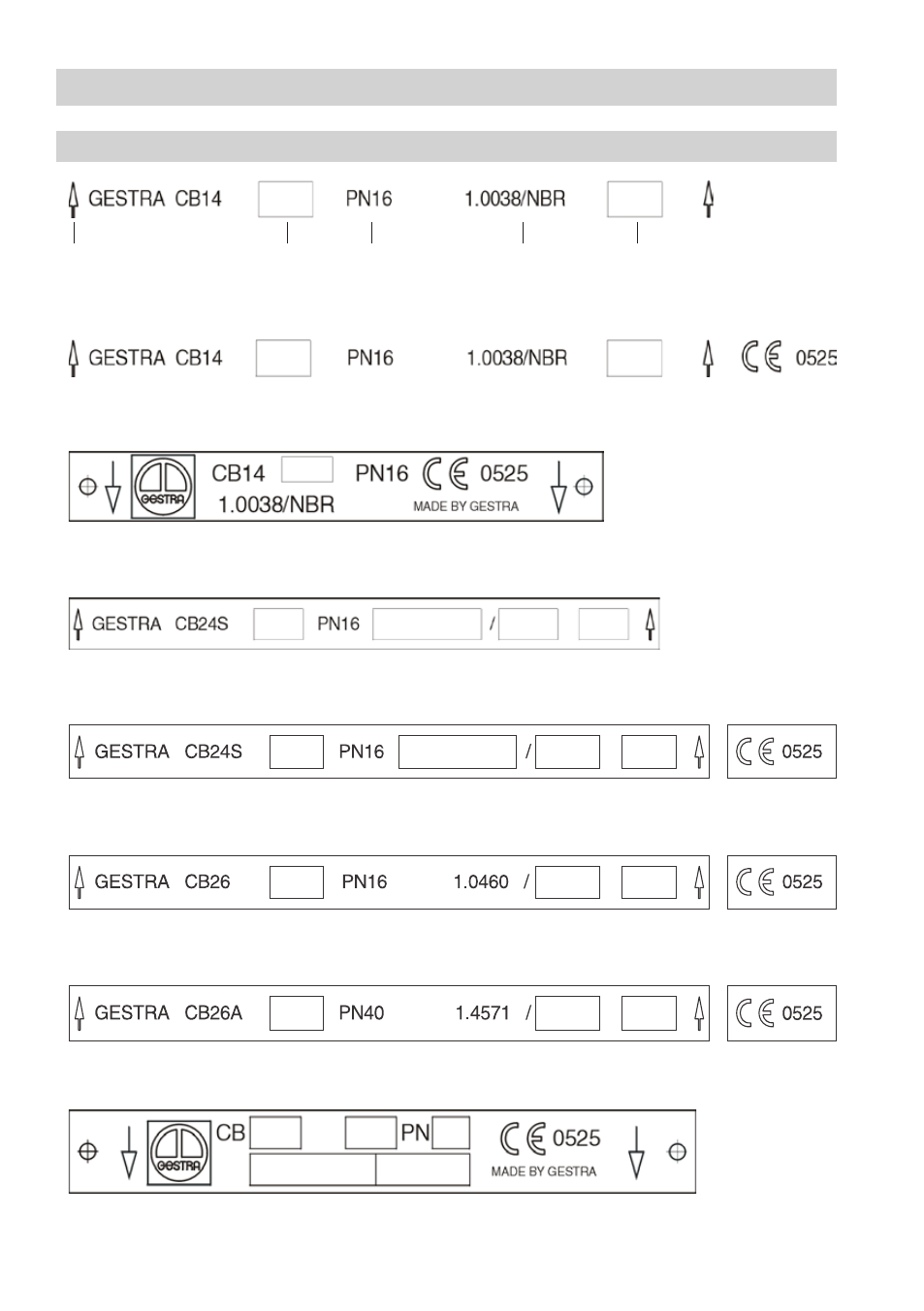

Tabliczka znamionowa / Znakowanie
Kierunek przepływu
Specyfikacja wybita na korpusie zaworu: CB 14, DN 50-80 wg. EN 9
Rys. 5
Średnica nom. Ciśnienie nom. Materiał Rok produkcji (np. „02” = 2002)
Specyfikacja wybita na korpusie zaworu: CB 14, DN 100-200 wg. EN 9
Rys. 6
Specyfikacja (tabliczka znamionowa): CB 14, DN 250-300 wg. EN 9
Rys. 7
Specyfikacja (tabliczka znamionowa): CB 24 S, DN 50-80 wg. EN 9
Rys. 8
Specyfikacja (tabliczka znamionowa): CB 24 S, DN 100-200 wg. EN 9
Rys. 9
Specyfikacja (tabliczka znamionowa): CB 26, DN 50-200 wg. EN 9
Rys. 10
Specyfikacja (tabliczka znamionowa): CB 26 A, DN 50-200 wg. EN 9
Rys. 11
Specyfikacja (tabliczka znamionowa): CB 24 S, CB 26, CB 26 A, DN 250-300 wg. EN 9
Rys. 12
