14
Polski
Instalacja
VGA2-IN/YPbPr
VIDEO 3D SYNC Out(5V)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT
E62405SP
R

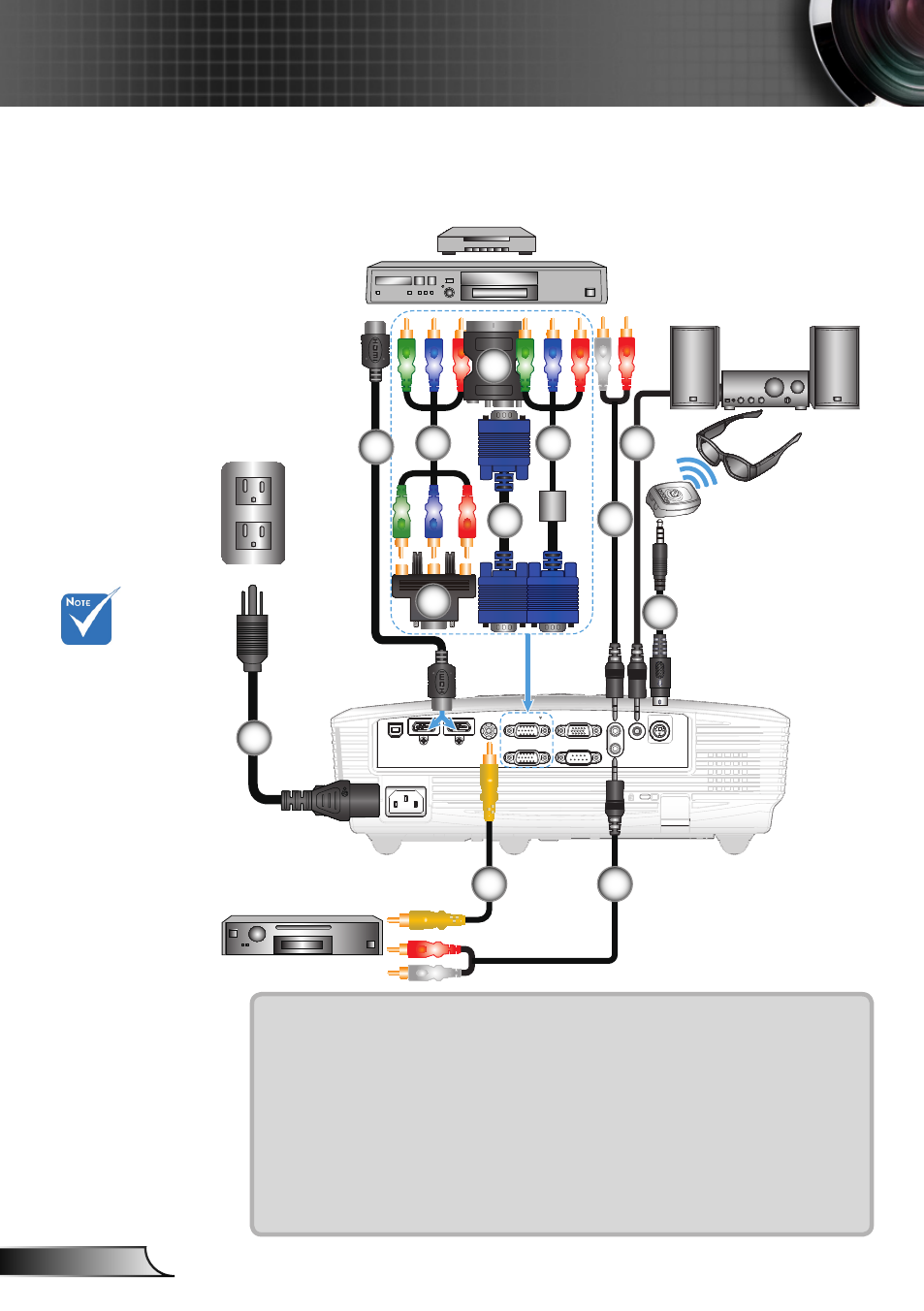

Podłączenie do źródeł video
1........................................................................................ Przewód zasilający
2..................................................................................................*Kabel HDMI
3............................................................................. *Kabel Component 3 RCA
4........................................................................................*Adapter VGA/RCA
5................................................................................... *Adapter SCART/VGA
6....................................................................................................*Kabel VGA
7........................................................................................... *Kabel VGA/RCA
8............................................................................ *Gnaizdo kabla audio/RCA
9......................................................................................*Kabel wyjścia audio
10.................................................................................... *Kabel nadajnika 3D
11. .............................................................................*Kabel Composite Video
Wyjście Composite Video
Odtwarzacz DVD, przystawka multimedialna,
odbiornik HDTV
1
2
3 7
5
Ze względu ™
na różnice
zastosowań w
każdym kraju,
w niektórych
regionach mogą
być dostarczane
inne akcesoria.
Dalsze ™
szczegółowe
informacje
dotyczące
połączenia z
nadajnikiem 3D
i okularami 3D,
znajdują się w ich
podręcznikach
użytkownika.
Do połączenia z ™
odtwarzaczem
Blue-ray 3D
należy użyć kabel
HDMI.
(*) Akcesoria ™
opcjonalne
Wyjście audio
6 8
Okulary 3D
4
9
10
11 8
